Casambi Komponenten

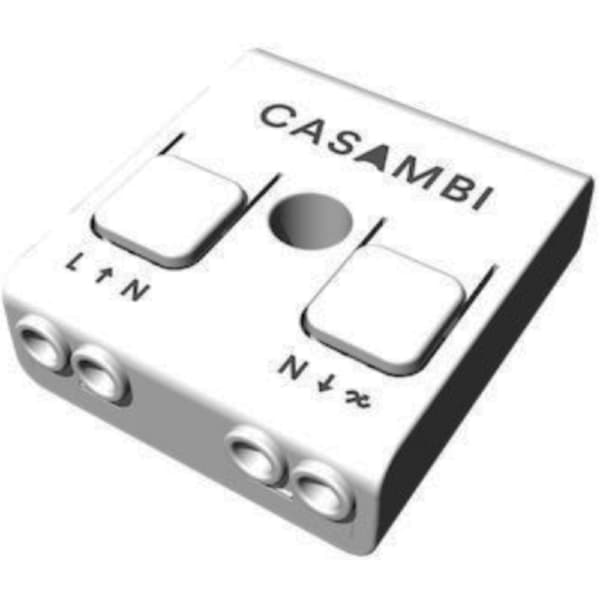

LLS-CBU-TED
CASAMBI Controller für Phasenabschnittsdimmer (TRIAC) - Belastung bis 150W/230V
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- sehr kompakte Form für die Installation an oder in der Leuchte
- Steuerbarer Netzausgang (L/N)
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
Modul für Phasenan- und Abschnittsdimmung:
Die innovative Steuereinheit LLS-CBU-TED mit Bluetooth 4.0 von CASAMBI ermöglich es klassische Glühlampen und 230V-Halogenlampen (meist GU10), aber auch andere dimmbare LED-Glühlampen in Ihr CASAMBI-Netzwerk einzubinden.
Die maximale Ausgangsleistung des CBU-TED beträgt 150 W bei 230 VAC und 70 W bei 110 VAC. Halogendeckenfluter (meist >200W), Hinterhofstrahler etc. sind daher darüber nicht über dieses System schalt- bzw. dimmbar. Sie können mithilfe des LLS-CBU-TED ganz bequem über Ihr Smartphone, Tablet, den Wandschalter LLS-CBU-XPRESS oder auch über einen klassischen Schalter zu steuern.
Technische Daten
Eingangsspannung: 220-240 V AC
Nennfrequenz: 50/60 Hz
Funksignal: 2,4..2,483 Ghz; 4dBm
Min. Belastung: 1 Watt
Max. Belastung: 230VAC=150W / 115VAC=75W
Max. Anzahl Leuchten bzw. Vorschaltgeräte: 2 Leuchtmittel des gleichen Typs oder Vorschaltgeräte (Treiber)
Lichttechnische Daten
Leuchtmittel im Lieferumfang enthalten: nein
Dimmschnittstelle: Phasenan- und Abschnittsdimmung
Dimmbar: Ja
Abmessungen
Länge [mm]: 40,40 mm
Breite [mm]: 36,30 mm
Höhe [mm]: 14 mm
Anschlüsse
starr und flexible möglich: 0,5-1,5 mm²
16-20 AWG
Abisolierlänge: 6-8 mm
Gehäuseeigenschaften
IP-Schutzart: IP20
Max. Gehäusetemperatur (tc,max): 65 °C
Umgebungstemperatur (ta): -20 bis 45 °C
Lagertemperatur: -25° bis 75°C
Schutzklasse: II
Im Lieferumfang enthalten
1 x LLS-CBU-ASD
1 x Bedienungsanleitung
LLS-CBU-PWM4
L - CASAMBI Controller für bis zu 4-farbige LED-Streifen, RGBW - Belastung bis 12V/72W und 24V/144W
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach links bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach links bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- sehr kompakte Form für die Installation an oder in der Leuchte
- einfach zu implementierende RGB- und Farbtemperaturregler
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
LLS-CBU-PWM4 ist ein Bluetooth 4.0 steuerbarer CASAMBI 4-KANAL-PWM-Dimmer für (12-24VDC) Konstantspannungsanwendungen. Einsetzbar mit LED-Lasten wie LED-Streifen und LED-Module geeignet.
Das Modul LLS-CBU-PWM4 ermöglicht die Steuerung von verschiedenen Kanaltypen. Beispielsweise: 4 x 1-farbige LED-Streifen, 2 x 2-farbige LED-Streifen (CCT/WW-TW) oder 1 x 3 bzw. 1 x 4-farbige LED-Streifen (RGB-W). Diese Kanalzuordnung kann man im ersten Schritt bei der Einrichtung als Profil wählen.
Der CASAMBI Dimmer verfügt über 4 Kanäle mit max. 6A Ausgangsstrom und 12-24V VDC je nach Netzgerät.
Nennleistung ist bei 12VDC bis zu 72W und bei 24VDC bis zu 144W pro Kanal. Dimmverfahren ist hier PWM (Pulsweitenmodulation).
Das LLS-CBU-PWM4 ist in folgenden Ausführungen mittels Profileinstellungen einstell- bzw. programmierbar:
3F bzw. 3-Kanal/Dim, RGB
2F bzw. 2-Kanal/Dim, CCT (WW-TW) auch bekannt als tunable white
2F bzw. 2-Kanal/Dim/Dim
3F bzw. 3-Kanal/Dim/Dim/Dim
4F bzw. 4-Kanal/Dim/Dim/Dim/Dim
Technische Daten
Eingangsspannung: 12-24 V
Systemleistung: 72,00-144,00 W
Ausgangsspannung: 12-24V
Ausgangsstrom: 0A bis 6A
Ausgangskanäle: 4
Lichttechnische Daten
Leuchtmittel im Lieferumfang enthalten: nein
Dimmbereich: 0-100 % (Pulsweitenmodulation)
Lampenart: LED 12/24V DC
Abmessungen
Länge: 72,6 mm
Breite: 30 mm
Höhe: 18 mm
Lochmaß: 64,6 mm
Gehäuseeigenschaften
IP-Schutzart: IP20
Max. Gehäusetemperatur (tc,max): 75 °C
Umgebungstemperatur (ta): -25...+75 °C
Schutzklasse: III
LLS-CBU-XPRESS-B
CASAMBI Xpress-Wandschalter, wireless und APP-konfigurierbar, schwarz
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- sehr kompakte Form für die Installation an oder in der Leuchte
- Steuerbarer Netzausgang (L/N)
- Konfigurierbarer Analog- / Digitalausgang (0/1-10V) oder DALI
- Digitaler Ausgang: Standalone DALI
- Analogausgang: 0-10V Sinking/Sourcing
- einfach zu implementierende RGB- und Farbtemperaturregler
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
Wandschalter:
LSS-CBU-XPRESS ist ein drahtloser Lichtschalter und eine Fernbedienung zugleich. Der Wandschalter kann mittels Magnethalterung flexibel verwendet werden und bieten dadurch einen sehr hohen Komfort.
Die Anbringung ist unabhängig von Verkabelungen und kann an den verschiedensten Oberflächen erfolgen. Die Stromversorgung wird durch eine leicht austauschbare CR 2430 Batterie sichergestellt. Die Funktionen des smarten Lichtschalters sind über die APP via Bluetooth einfach und schnell festzulegen.
Grundfunktionen der Schaltertasten: Der Dimm- bzw. Regelzyklus dauert etwa 5 Sekunden.
Tippen der (UP/DOWN) Hoch-/Runter-Taste: Einstellung der Farbtemperatur bzw. Beleuchtungsart geht bei Farbtemperatur entsprechend auf voll warm oder kalt bzw. bei dualer Beleuchtung wechselt direktes oder indirektes Licht entsprechend.
Gedrückt halten: Regelt die Farbtemperatur in kleinen Schritten (25 Kelvin) bei CCT-Funktion oder das Verhältnis von indirekter zu direkter Beleuchtung bei dementsprechender Einrichtung.
Tippen der (-) Minus-Taste: Einstellung der Helligkeit geht direkt auf 0%.
Gedrückt halten: Regelt von der derzeitigen Einstellung aus langsam die Helligkeit runter bis auf 0%.
Tippen der (+) Plus-Taste: Einstellung der Helligkeit geht direkt auf 100%.
Gedrückt halten: Regelt von der derzeitigen Einstellung aus langsam die Helligkeit hoch bis auf 100%.
Tasten 1 bis 4: Können jeweils über die APP (Google Play/App Store) zugeordnet und konfiguriert werden.
Einstellungsmöglichkeiten (ON/OFF): individuelle voreingestellte Lichtsteuerung, Gruppensteuerung und Steuerung aller Leuchten, Ausführen von Szenen oder Animationen.
Ausschalten von jeglicher Beleuchtung im Netzwerk:
Gleichzeitiges Drücken der (+) Plus-Taste und (-) Minus-Taste Tasten für 2,5 Sekunden schaltet alle Leuchten im verbundenen Netzwerk aus
Technische Eigenschaften
Baugröße: 90 x 90 x 12 mm
Farbvarianten: Weiß und Schwarz
Reichweite: Bis zu 60 Meter im Freien
Batterie (enthalten): CR2430 Lithium-Knopfzelle
Batterie-Lebensdauer: 2-5 Jahre, je nach Nutzung
LLS-CBU-XPRESS-W
CASAMBI Xpress-Wandschalter, wireless und APP-konfigurierbar, weiss
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- sehr kompakte Form für die Installation an oder in der Leuchte
- Steuerbarer Netzausgang (L/N)
- Konfigurierbarer Analog- / Digitalausgang (0/1-10V) oder DALI
- Digitaler Ausgang: Standalone DALI
- Analogausgang: 0-10V Sinking/Sourcing
- einfach zu implementierende RGB- und Farbtemperaturregler
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
Wandschalter:
LSS-CBU-XPRESS ist ein drahtloser Lichtschalter und eine Fernbedienung zugleich. Der Wandschalter kann mittels Magnethalterung flexibel verwendet werden und bieten dadurch einen sehr hohen Komfort.
Die Anbringung ist unabhängig von Verkabelungen und kann an den verschiedensten Oberflächen erfolgen. Die Stromversorgung wird durch eine leicht austauschbare CR 2430 Batterie sichergestellt. Die Funktionen des smarten Lichtschalters sind über die APP via Bluetooth einfach und schnell festzulegen.
Grundfunktionen der Schaltertasten: Der Dimm- bzw. Regelzyklus dauert etwa 5 Sekunden.
Tippen der (??) Hoch-/Runter-Taste: Einstellung der Farbtemperatur bzw. Beleuchtungsart geht bei Farbtemperatur entsprechend auf voll warm oder kalt bzw. bei dualer Beleuchtung wechselt direktes oder indirektes Licht entsprechend.
Gedrückt halten: Regelt die Farbtemperatur in kleinen Schritten (25 Kelvin) bei CCT-Funktion oder das Verhältnis von indirekter zu direkter Beleuchtung bei dementsprechender Einrichtung.
Tippen der (-) Minus-Taste: Einstellung der Helligkeit geht direkt auf 0%.
Gedrückt halten: Regelt von der derzeitigen Einstellung aus langsam die Helligkeit runter bis auf 0%.
Tippen der (+) Plus-Taste: Einstellung der Helligkeit geht direkt auf 100%.
Gedrückt halten: Regelt von der derzeitigen Einstellung aus langsam die Helligkeit hoch bis auf 100%.
Tasten 1 bis 4: Können jeweils über die APP (Google Play/App Store) zugeordnet und konfiguriert werden.
Einstellungsmöglichkeiten (ON/OFF): individuelle voreingestellte Lichtsteuerung, Gruppensteuerung und Steuerung aller Leuchten, Ausführen von Szenen oder Animationen.
Ausschalten von jeglicher Beleuchtung im Netzwerk:
Gleichzeitiges Drücken der (+) Plus-Taste und (-) Minus-Taste Tasten für 2,5 Sekunden schaltet alle Leuchten im verbundenen Netzwerk aus
Technische Eigenschaften
Baugröße: 90 x 90 x 12 mm
Farbvarianten: Weiß und Schwarz
Reichweite: Bis zu 60 Meter im Freien
Batterie (enthalten): CR2430 Lithium-Knopfzelle
Batterie-Lebensdauer: 2-5 Jahre, je nach Nutzung
LLS-CBU-ASD
L - CASAMBI Controller für 0/1-10V Steuerung und DALI Steuerung
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- sehr kompakte Form für die Installation an oder in der Leuchte
- Konfigurierbarer Analog- / Digitalausgang (0/1-10V) oder DALI
- Digitaler Ausgang: Standalone DALI
- Analogausgang: 0-10V Sinking/Sourcing
- einfach zu implementierende RGB- und Farbtemperaturregler
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
Die innovative Steuereinheit LLS-CBU-ASD 0/1-10V & DALI mit Bluetooth 4.0 von CASAMBI ermöglich es 0/1-10V oder DALI LED-Treiber ganz bequem über Ihr Smartphone, Tablet, den Wandschalter LLS-CBU-XPRESS oder auch über einen klassischen Schalter zu steuern.
Der CASAMBI Controller für 0/1-10V und DALI Steuerung verfügt über einen analogen Steuerausgang für 0/1-10V Schnittstellen und einen digitalen Standalone Ausgang für DALI. Die Spannungsversorgung des Controllers erfolgt über den 230V AC Eingang. Der 230V AC Ausgang ist lediglich für die zusätzliche Anbindung von externen Schaltrelais verwendbar. Aufgrund hoher Einschaltströme ist das Betreiben von Treibern über diesen Ausgang nur bedingt oder nicht möglich.
Das LLS-CBU-ASD ist in folgenden Ausführungen mittels Profileinstellungen einstell- bzw. programmierbar:
ASD/Presence
CBU-ASD [0/1-10V] (WSH 0/1-10V Leuchten)
CBU-ASD DALI Sensors [Daylight control, Presence]
CBU-ASD DALI Sensors [Lux, Presence]
CBU-ASD RELAY (WSH CBU-ASD-RELAY)
CBU-ASD RELAY+PB
DALI 1xDIM [A0]
DALI 2CH Dim Mixer
DALI 2CH TW [G0, G1]
DALI 2xDIM
DALI 2xDIM [G0, G1]
DALI 2xDIM [preconfigured]
DALI 2xDim, TW
DALI 2xDim, TW, [noMix] shared
DALI 3xDIM
DALI 4xDIM
DALI 4xDIM [G0, G1]
DALI 4xDIM [new]
DALI Brodcast [min]
DALI Brodcast [new] (lin)
DALI Brodcast [new] (log)
DALI Brodcast NO RELAY (log)
DALI DT8 2xDim, TW
DALI DT8 3xDim, TW
DALI DT8 RGB
DALI DT8 RGB+TW 2500-7000K
DALI DT8 RGBW
DALI DT8 TW 2700-6500K (WSH CCT DT8 Leuchten)
DALI DT8 TW 3000-5000K
DALI RGB
DALI RGB [auto]
DALI RGB White
DALI RGB White [auto]
DALI Tunable White
DALI Tunable White [auto]
DALI Tunable White [G0, G1]
DALI/BC DT8 TW
Push Button
Technische Daten
Eingangsspannung: 220-240 VAC
Ausgangsstrom: 0,6A für externe Schaltrelais (max. 138W @230VAC) keine durchverdrahtung!
für Ausgangsrelais: SSR Solid State Relais (Kombiartikel: LSS-CBU-ASD-RELAY)
Nennfrequenz: 50/60 Hz
Lichttechnische Daten
Leuchtmittel im Lieferumfang enthalten: nein
Dimmschnittstelle: 0/1 …10V/ DALI
Dimmbar: Ja
Abmessungen
Länge [mm]: 56,5 mm
Breite [mm]: 35,8 mm
Höhe [mm]: 22,3 mm
Lochmaß [mm]: 50,0 mm
Befestigungsschrauben Ø= 3,5 mm
Gehäuseeigenschaften
IP-Schutzart: IP20
Max. Gehäusetemperatur (tc,max): 70 °C
Umgebungstemperatur (ta): -20 …+70 °C
Schutzklasse: II
Im Lieferumfang enthalten
1 x LLS-CBU-ASD
1 x Bedienungsanleitung
LLS-CBU-BLS
CASAMBI Bewegungs- und Lichtsensor, Einbau-Ø 25 mm, Ø-7 m, IP44, weiss
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
Bewegungs- und Lichtsensor für CASAMBI Netzwerke
Technische Daten
Versorgungseingang - Power supply input: 220..240 V
Funksignal - Radio signal: 2,4..2,483 GHz; 4 dBm
Frequenz - Frequency: 50..60 Hz
Umgebungstemperatur - Ambient temperature (ta): -20..+60 °C
Schutzgrad IP - IP Protection level: IP44
Abmessungen - Dimensions: 38/25x48 mm
- Sensor für Bewegung und Helligkeit mit Bluetooth-Signal
- Kommuniziert mit Casambi-App auf Smart-Geräten
- zum Auslösen von Leuchten, Szenen etc. in Casambi-Netzwerken
- Dort konfigurierbar und vielseitig nutzbar
- Sensor max. 5m, 100° horizontal, 64 Zonen
- Einbaugerät, Montage in Bohrung 25..27mm
- Bei Installation sind die einschlägigen Bestimmungen und die anerkannten Regeln der Technik einzuhalten
Lieferumfang:
1 x Bewegungs- und Lichtsensor
1 x Bedienungsanleitung
LLS-CBU-BBW4
L - CASAMBI batterieloser Bluetooth Wandschalter - 4-fach, EnOcean, weiss
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
Batterieloser Bluetooth Wandschalter - 4-fach, EnOcean (Dolphin), weiss
Funksignal - Radio signal: 2,402..2,48 GHz, Bluetooth Low Energy (BLE)
Kanäle - Channels: 4
Reichweite - Range: bis zu 10 Meter in einem - Raum up to 10 meters in the same room
Geschätzte Lebensdauer - Estimated lifetime: 50.000 Schaltvorgänge - actuations
Umgebungstemperatur (ta) - Ambient temperature (ta): -20..+65 °C
Abmessungen - Dimensions: 81x81x14 mm
- Funkschalter zur Steuerung von u. a. Casambi-Geräten
- Bis zu 4 frei programmierbare Tasten (Szenen, Farbe, …)
- Erstprogrammierung muss per Android™ Smartphone / Tablet mit NFC-Schnittstelle erfolgen!
- Der Netzwerkmode muss auf „Ausgeglichen“ gestellt sein
- Nach erfolgreicher Einbindung mit einem Android-Gerät kann der Schalter auch von einem iOS-Gerät verwaltet und programmiert werden
- Die Energie wird beim Drücken der Taste durch einen elektrodynamischen Energiegenerator, daher wird keine Batterie benötigt - wartungsfrei
- Wird geliefert mit dem Rahmen Jäger Direkt Opus 55 Inform
Das Mittelteil kann in Rahmen anderer Schalterserien mit einem Rahmeninnenmaß von 55x55mm eingesetzt werden, wie
Jäger Direkt: Opus 55 Inform, Opus 55 Kubus, Opus 55 Fusion
Merten: 1-M, M-Smart, M-Arc, M-Plan, M-Creativ, M-Pure
Gira: Standard 55, E2, E3, Event, Esprit, ClassiX
Jung: AS 500, A 500, A plus, A creation, A creation Glas
Berker: S.1, B.1, B.3, B.7 Glas
Lieferumfang:
1 x Wandschalter
1 x Bedienungsanleitung
LLS-CBU-BLSA
CASAMBI Bewegungs- und Lichtsensor, Aufbau-Ø 91 mm, H-54 mm, Ø-5/7 m, IP20, weiss
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
Bewegungs- und Lichtsensor für CASAMBI Netzwerke
Eingang
Voltage: 220 - 240Vac
Frequency: 50Hz
Max. mains current: 0.05A
Standby current: 0.05A
Radio Frequenzen
Operating frequencies: 2.4... 2,483 GHz
Max. output power: +4 dBm
Betriebsbedingungen
Note: The temperature difference between the detection target and the background must be at least 4 °C.
Ambient temperature: -20... +40 °C (lout 0.05 A)
Max. case temperature: +70 °C
Storage temperature: -25... +75 °C
Max. relative humidity: 0... 80%, non cond.
Leitungen
Terminal block Wire size: 0.5mm2 - 2.5mm2
solid or stranded Wire strip length: 6-7mm
Tightening torque: 0,4 Nm/4 Kgf.cm
Mechanische Daten
Dimensions: 45mm x 91mm x 91mm
Weight: 184g (unpacked)
Degree of protection: IP20
Protection class: Built-in Class 2
Material (casing) Flame-retardant polycarbonate
Finish / Colour Matt /White (RAL 9003)
Protection class: Built-in Class 2
Zertifikate und Standards
EMC emission: EN60669-2-1:2004 inc. A12:2010
EMC immunity: EN60669-2-1:2004 inc. A12:2010
Safety: EN60669-2-1:2004 inc. A12:2010
Environment: Complies with WEEE and RoHS directives
- Sensor für Bewegung und Helligkeit mit Bluetooth-Signal
- Kommuniziert mit Casambi-App auf Smart-Geräten
- zum Auslösen von Leuchten, Szenen etc. in Casambi-Netzwerken
- Dort konfigurierbar und vielseitig nutzbar
- Bei Installation sind die einschlägigen Bestimmungen und die anerkannten Regeln der Technik einzuhalten
Lieferumfang:
1 x Bewegungs- und Lichtsensor
1 x Bedienungsanleitung
LLS-CBU-BLSS
CASAMBI Bewegungs- und Lichtsensor, Aufbau-Ø74x64 mm, Kopf: Ø60x102 mm, E-Bereich: 5/10 m, IP20, weiss - short
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
Bewegungs- und Lichtsensor für CASAMBI Netzwerke
Eingang
Voltage: 220 - 240Vac
Frequency: 50Hz
Max. mains current: 0.05A
Standby current: 0.05A
Radio Frequenzen
Operating frequencies: 2.4... 2,483 GHz
Max. output power: +4 dBm
Betriebsbedingungen
Note: The temperature difference between the detection target and the background must be at least 4 °C.
Ambient temperature: -20... +40 °C (lout 0.05 A)
Max. case temperature: +70 °C
Storage temperature: -25... +75 °C
Max. relative humidity: 0... 80%, non cond.
Leitungen
Terminal block Wire size: 0.5mm2 - 2.5mm2
solid or stranded Wire strip length: 6-7mm
Tightening torque: 0,4 Nm/4 Kgf.cm
Mechanische Daten
Dimensions: 74mm x 90mm x 140mm (schwenkbar)
Weight: 165g (unpacked)
Degree of protection: IP20
Protection class: Built-in Class 2
Material (casing) Flame-retardant polycarbonate
Finish / Colour Matt /White (RAL 9003)
Protection class: Built-in Class 2
Zertifikate und Standards
EMC emission: EN60669-2-1:2004 inc. A12:2010
EMC immunity: EN60669-2-1:2004 inc. A12:2010
Safety: EN60669-2-1:2004 inc. A12:2010
Environment: Complies with WEEE and RoHS directives
- Sensor für Bewegung und Helligkeit mit Bluetooth-Signal
- Kommuniziert mit Casambi-App auf Smart-Geräten
- zum Auslösen von Leuchten, Szenen etc. in Casambi-Netzwerken
- Dort konfigurierbar und vielseitig nutzbar
- Bei Installation sind die einschlägigen Bestimmungen und die anerkannten Regeln der Technik einzuhalten
Lieferumfang:
1 x Bewegungs- und Lichtsensor (exkl. Befestigungssockel)
1 x Bedienungsanleitung
LLS-CBU-BLSL
CASAMBI Bewegungs- und Lichtsensor, Aufbau-Ø74x64 mm, Kopf: Ø60x115 mm, E-Bereich: 15/25 m, IP20, weiss - long
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
Bewegungs- und Lichtsensor für CASAMBI Netzwerke
Eingang
Voltage: 220 - 240Vac
Frequency: 50Hz
Max. mains current: 0.05A
Standby current: 0.05A
Radio Frequenzen
Operating frequencies: 2.4... 2,483 GHz
Max. output power: +4 dBm
Betriebsbedingungen
Note: The temperature difference between the detection target and the background must be at least 4 °C.
Ambient temperature: -20... +40 °C (lout 0.05 A)
Max. case temperature: +70 °C
Storage temperature: -25... +75 °C
Max. relative humidity: 0... 80%, non cond.
Leitungen
Terminal block Wire size: 0.5mm2 - 2.5mm2
solid or stranded Wire strip length: 6-7mm
Tightening torque: 0,4 Nm/4 Kgf.cm
Mechanische Daten
Dimensions: 74mm x 90mm x 152mm (schwenkbar)
Weight: 170g (unpacked)
Degree of protection: IP20
Protection class: Built-in Class 2
Material (casing) Flame-retardant polycarbonate
Finish / Colour Matt /White (RAL 9003)
Protection class: Built-in Class 2
Zertifikate und Standards
EMC emission: EN60669-2-1:2004 inc. A12:2010
EMC immunity: EN60669-2-1:2004 inc. A12:2010
Safety: EN60669-2-1:2004 inc. A12:2010
Environment: Complies with WEEE and RoHS directives
- Sensor für Bewegung und Helligkeit mit Bluetooth-Signal
- Kommuniziert mit Casambi-App auf Smart-Geräten
- zum Auslösen von Leuchten, Szenen etc. in Casambi-Netzwerken
- Dort konfigurierbar und vielseitig nutzbar
- Bei Installation sind die einschlägigen Bestimmungen und die anerkannten Regeln der Technik einzuhalten
Lieferumfang:
1 x Bewegungs- und Lichtsensor (exkl. Befestigungssockel)
1 x Bedienungsanleitung
LLS-CBU-CESO
CASAMBI Bewegungs- und Lichtsensor, Adapter CESO für LSS-CBU-BLSS, LSS-CBU-BLSL
Infos
Lieferumfang:
1 x CESO Befestigungssockel
LLS-CBU-TICAS
CASAMBI Einbau-Taster-Interface zur Einbindung eines 4-fach Tasters, Bluethooth, blau
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
CASAMBI Einbau-Taster-Interface zur Einbindung eines 4-fach Tasters, Bluethooth, blau
CBU-TICAS ist ein Einbau-Taster-Modul mit 4 potentialfreien Kontakten. Diese Kontakte werden mit dem einzubindenden Taster verbunden. Die Signale des Tasters werden über dieses Modul in das CASAMBI-Mesh-Netzwerk eingebunden. In der CASAMBI APP kann anschließend die Funktionsbelegung der Tasten durchgeführt werden.
Funksignal - Radio signal: 2,402..2,48 GHz, Bluetooth Low Energy (BLE)
Kanäle - Channels: 4
Reichweite - Range: bis zu 10 Meter in einem - Raum up to 10 meters in the same room
Geschätzte Lebensdauer - Estimated lifetime: 50.000 Schaltvorgänge - actuations
Eingangsspannung: 230 VAC, 50Hz
Eingangsstrom: max. 10mA
Maximale Kabellänge zwischen Taster-Interface und Taster <30 cm
Betriebstemperatur: 0 - 55°C
Zertifizierungen:
DIN EN 60669-2-1
ETSI EN 301 489-1 v.1.9.2
ETSI EN 301 489-17 v.2.2.1
ETSI EN 300 328 v.1.8.1
Abmessungen:
Ø-53mm x 21mm
Lieferumfang:
1 x LLS-CBU-TICAS
1 x Bedienungsanleitung
LLS-CBU-ASD-RELAY
L - CASAMBI Controller für 0/1-10V Steuerung und DALI Steuerung + Schaltrelais 230V - 1 Schließer 10A/250V AC
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- sehr kompakte Form für die Installation an oder in der Leuchte
- Konfigurierbarer Analog- / Digitalausgang (0/1-10V) oder DALI
- Digitaler Ausgang: Standalone DALI
- Analogausgang: 0-10V Sinking/Sourcing
- einfach zu implementierende RGB- und Farbtemperaturregler
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
Die innovative Steuereinheit LLS-CBU-ASD 0/1-10V & DALI mit Bluetooth 4.0 von CASAMBI ermöglich es 0/1-10V oder DALI LED-Treiber ganz bequem über Ihr Smartphone, Tablet, den Wandschalter LLS-CBU-XPRESS oder auch über einen klassischen Schalter zu steuern.
Der CASAMBI Controller für 0/1-10V und DALI Steuerung verfügt über einen analogen Steuerausgang für 0/1-10V Schnittstellen und einen digitalen Standalone Ausgang für DALI. Die Spannungsversorgung des Controllers erfolgt über den 230V AC Eingang. Der 230V AC Ausgang ist lediglich für die zusätzliche Anbindung von externen Schaltrelais verwendbar. Aufgrund hoher Einschaltströme ist das Betreiben von Treibern über diesen Ausgang nur bedingt oder nicht möglich.
Das LLS-CBU-ASD ist in folgenden Ausführungen mittels Profileinstellungen einstell- bzw. programmierbar:
ASD/Presence
CBU-ASD (0/1-10V)
CBU-ASD RELAY + CBU-ASD RELAY+PB
DALI 4xDIM
DALI Broadcast
DALI DT8 RGB + DALI DT8 RGBW + DALI DT8 TW 2700-6500K
DALI RGB + DALI RGB [auto]
DALI RGB White + DALI RGB White [auto]
DALI Tunable White + DALI Tunable White [auto]
Push button
Technische Daten
Eingangsspannung: 220-240 VAC
Ausgangsstrom: 0,6A für externe Schaltrelais (max. 138W @230VAC) keine durchverdrahtung!
für Ausgangsrelais: SSR Solid State Relais
Nennfrequenz: 50/60 Hz
Lichttechnische Daten
Leuchtmittel im Lieferumfang enthalten: nein
Dimmschnittstelle: 0/1 …10V/ DALI
Dimmbar: Ja
Abmessungen
Länge [mm]: 56,5 mm
Breite [mm]: 35,8 mm
Höhe [mm]: 22,3 mm
Lochmaß [mm]: 50,0 mm
Befestigungsschrauben Ø= 3,5 mm
Gehäuseeigenschaften
IP-Schutzart: IP20
Max. Gehäusetemperatur (tc,max): 70 °C
Umgebungstemperatur (ta): -20 …+70 °C
Schutzklasse: II
Schaltrelais:
1 Schließer 10 A / 250 V AC
Für Einbau und AP-Montage mit Handbetätigung und Schaltstellungsanzeige.
50 mm lang, 26 mm breit, 32 mm tief.
Einschaltdauer 100 %. Steuerleistungsbedarf 4-5 W.
Kontaktabstand 2 mm.
Prüfspannung Kontakt/Kontakt 2000 V und Prüfspannung Steueranschlüsse/Kontakt 4000 V.
Die Universal-Steuerspannung UC deckt den Spannungsbereich 8-253 V AC 50-60 Hz und
10-230 V DC ab.
Das Relais wird mit dem CBU-ASD Modul vorkonfektioniert ausgeliefert. Mittels des vorgenannten Schaltrelais haben Sie die Möglichkeit einfache Schaltkreise bis zu einer Maximalleistung von 2200 Watt zu schalten. Bitte achten Sie auf die maximale Belastung des Relais. Alternativen mit anderen Leistungsgrenzen sind auf Anfrage erhältlich!
Im Lieferumfang enthalten
1 x LLS-CBU-ASD
1 x 30.021.0001A (RELAIS 230V - 1 Schließer 10A/250V AC)
1 x Bedienungsanleitung
LLS-CBU-DCS
L - CASAMBI Controller für passive DALI Steuerung, benötigt eine DALI-BUS Versorgung 9,5 - 22,5VDC, max. 250mA
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
Eigenschaften des CASAMBI-Systems:
- kabellos mit einem Smartphone steuerbar
- keine Notwendigkeit für ein externes Gateway-Gerät. Einrichtung bzw. Einbindung ist dennoch möglich!
- Bildet automatisch ein schnelles drahtloses Mesh-Netzwerk mit anderen Geräten in der Nähe
- die Reichweite der Geräte wird durch das Netzwerk verlängert
- sehr kompakte Form für die Installation an oder in der Leuchte
- passives DALI-Steuermodul - benötigt eine externe DALI-BUS Stromversorgung
- DT6, DT8, TW, RGB Protokolle werden unterstützt
- einfach zu implementierende RGB- und Farbtemperaturregler
- Dimmen mit klassischem Wandschalter, CASAMBI-APP oder LLS-XPRESS möglich!
- Geräte-Firmware kann über die CASAMBI-APP aktualisiert werden
- Casambi Cloud-Service verbessert die Benutzererfahrung
- Apple Watch kompatibel
- mit den Systemen "nimbus light control", "Jäger DIREKT Opus" und "RIDI Smart Control" kompatibel
Die innovative Steuereinheit LLS-CBU-DCS mit Bluetooth 4.0 von CASAMBI ermöglich es DALI LED-Treiber ganz bequem über Ihr Smartphone, Tablet, den Wandschalter LLS-CBU-XPRESS oder auch über einen klassischen Schalter zu steuern.
Der passive CASAMBI Controller für DALI Steuerung verfügt über einen DALI-EINGANG und DALI-AUSGANG. Die Spannungsversorgung des Controllers erfolgt über den DALI-EINGANG. Dieser Controller ist für die Einbindung in ein DALI-System vorgesehen, in dem sich Netzgeräte befinden, welche bereits eine integrierte DALI-BUS Versorgung besitzen oder für die Steuerung einer mittels DALI-PS versorgten Steuerleitung. Das Modul wird als passives Steuergerät in die Steuerleitung integriert.
Das LLS-CBU-DCS ist mittels Profileinstellungen programmierbar:
ASD/Presence
CBU-ASD [0/1-10V] (WSH 0/1-10V Leuchten)
CBU-ASD DALI Sensors [Daylight control, Presence]
CBU-ASD DALI Sensors [Lux, Presence]
CBU-ASD RELAY (WSH CBU-ASD-RELAY)
CBU-ASD RELAY+PB
DALI 1xDIM [A0]
DALI 2CH Dim Mixer
DALI 2CH TW [G0, G1]
DALI 2xDIM
DALI 2xDIM [G0, G1]
DALI 2xDIM [preconfigured]
DALI 2xDim, TW
DALI 2xDim, TW, [noMix] shared
DALI 3xDIM
DALI 4xDIM
DALI 4xDIM [G0, G1]
DALI 4xDIM [new]
DALI Brodcast [min]
DALI Brodcast [new] (lin)
DALI Brodcast [new] (log)
DALI Brodcast NO RELAY (log)
DALI DT8 2xDim, TW
DALI DT8 3xDim, TW
DALI DT8 RGB
DALI DT8 RGB+TW 2500-7000K
DALI DT8 RGBW
DALI DT8 TW 2700-6500K (WSH CCT DT8 Leuchten)
DALI DT8 TW 3000-5000K
DALI RGB
DALI RGB [auto]
DALI RGB White
DALI RGB White [auto]
DALI Tunable White
DALI Tunable White [auto]
DALI Tunable White [G0, G1]
DALI/BC DT8 TW
Push Button
Technische Daten
Eingangsspannung: 9,5 - 22,5 VDC
Eingangsstromstärke im Leerlauf: 5 mA
Eingangsstromstärke im Peak: 30 mA
Max. DALI-BUS Stromstärke: 250mA
Standby-Power: <0,1W
Radio Sendeempfänger
Betriebsfrequenzen: 2,4 - 2,483 Ghz
Maximale Ausgangsleistung: +4 dBm
Betriebsbedingungen
Umgebungstemperatur [Ta]: -20 bis +55°C
Max. Gehäusetemperatur [Tc]: +65°C
Lagertemperatur: -25°C bis +75°C
Max. relative Feuchtigkeit: 0 bis 80%, non-cond
Anschlüsse
Kabelquerschnitt, flexible und starre Leitungen: 0,5 - 1,5 mm² (16-20 AWG)
Aderfreilegung: 6-8 mm
Lichttechnische Daten
Leuchtmittel im Lieferumfang enthalten: nein
Dimmschnittstelle: DALI (passiv)
Dimmbar: Ja
Abmessungen
Länge [mm]: 40,4 mm
Breite [mm]: 36,3 mm
Höhe [mm]: 14,0 mm
Lochmaß [mm]: 50,0 mm
Gewicht [kg]: 0,015 kg
Befestigungsschrauben Ø= 3,5 mm
Gehäuseeigenschaften
IP-Schutzart: IP20
Im Lieferumfang enthalten
1 x LLS-CBU-DCS
1 x Bedienungsanleitung
LLS-CBU-DALI-BC-KIT
L - CASAMBI Controller KIT für DALI-Broadcast-Steuerung, APP-Steuerung exkl. Taster
Infos
LLS-CBU-BESA-EXT
CASAMBI Bewegungs- und Lichtsensor, Aufbaudose BESA-Extender für CESO+ LSS-CBU-BLSS, LSS-CBU-BLSL
Infos
Deckenadapter für Präsenzmelderadapter CESO
Deckenadapter für passende Präsenzmelder.
Abmessungen (Ø x H): 75 x 65 mm
Farbe: polarweiß matt
LLS-CBU-BLP-v
CASAMBI Bewegungs- und Lichtsensor, Aufbau 40x40x27 mm, 14 m, 70°, 128 Zonen, Ø-16 m, IP30, Batteriebetrieb 1 x LS14250
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
- Sensor für Bewegung und Helligkeit mit Bluetooth-Signal
- Kommuniziert mit Casambi-App auf Smart-Geräten
- zum Auslösen von Leuchten, Szenen etc. in Casambi-Netzwerken
- Dort konfigurierbar und vielseitig nutzbar
- Bei Installation sind die einschlägigen Bestimmungen und die anerkannten Regeln der Technik einzuhalten
- Bewegungsmelder mit PIR-Technologie
- Sensor max. 14 m, 70° horizontal, 128 Zonen
- mit Schwellwerteinstellung für die Umgebungshelligkeit
- Auf Smart-Geräten mit Casambi App konfigurierbar. Vielseitig nutzbar z.B. zum Steuern von Leuchten, Auslösen von Szenen etc.
- Magnetische Wandhalterung mit selbstklebender Montageplatte zur einfachen Installation
- Die Lebenszeit der Batterie liegt mit typischem Gebrauch bei ca. 5 Jahren
- Diverse Farben auf Anfrage möglich (schwarz, weiss, grau, transparent)
Versorgungseingang Power supply input 3,6 Vdc (1 x Lithium LS14250)
Funksignal Radio signal 2,4..2,483 GHz; 4 dBm
Funksignalreichweite Radio signal range max. 40 m
Umgebungstemperatur (ta) Ambient temperature (ta) -20..+40 °C
Schutzart Degree of protection IP 30
Abmessungen Dimensions 40 x 40 x 27 mm
LLS-CBU-BLP1
CASAMBI Bewegungs- und Lichtsensor, Aufbau 40x40x27 mm, 14 m, 70°, 128 Zonen, Ø-16 m, IP30, Batteriebetrieb 1 x LS14250 weiss
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
- Sensor für Bewegung und Helligkeit mit Bluetooth-Signal
- Kommuniziert mit Casambi-App auf Smart-Geräten
- zum Auslösen von Leuchten, Szenen etc. in Casambi-Netzwerken
- Dort konfigurierbar und vielseitig nutzbar
- Bei Installation sind die einschlägigen Bestimmungen und die anerkannten Regeln der Technik einzuhalten
- Bewegungsmelder mit PIR-Technologie
- Sensor max. 14 m, 70° horizontal, 128 Zonen
- mit Schwellwerteinstellung für die Umgebungshelligkeit
- Auf Smart-Geräten mit Casambi App konfigurierbar. Vielseitig nutzbar z.B. zum Steuern von Leuchten, Auslösen von Szenen etc.
- Magnetische Wandhalterung mit selbstklebender Montageplatte zur einfachen Installation
- Die Lebenszeit der Batterie liegt mit typischem Gebrauch bei ca. 5 Jahren
- Diverse Farben auf Anfrage möglich (schwarz, weiss, grau, transparent)
Versorgungseingang Power supply input 3,6 Vdc (1 x Lithium LS14250)
Funksignal Radio signal 2,4..2,483 GHz; 4 dBm
Funksignalreichweite Radio signal range max. 40 m
Umgebungstemperatur (ta) Ambient temperature (ta) -20..+40 °C
Schutzart Degree of protection IP 30
Abmessungen Dimensions 40 x 40 x 27 mm
LLS-CBU-BLP2
CASAMBI Bewegungs- und Lichtsensor, Aufbau 40x40x27 mm, 14 m, 70°, 128 Zonen, Ø-16 m, IP30, Batteriebetrieb 1 x LS14250 schwarz
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
- Sensor für Bewegung und Helligkeit mit Bluetooth-Signal
- Kommuniziert mit Casambi-App auf Smart-Geräten
- zum Auslösen von Leuchten, Szenen etc. in Casambi-Netzwerken
- Dort konfigurierbar und vielseitig nutzbar
- Bei Installation sind die einschlägigen Bestimmungen und die anerkannten Regeln der Technik einzuhalten
- Bewegungsmelder mit PIR-Technologie
- Sensor max. 14 m, 70° horizontal, 128 Zonen
- mit Schwellwerteinstellung für die Umgebungshelligkeit
- Auf Smart-Geräten mit Casambi App konfigurierbar. Vielseitig nutzbar z.B. zum Steuern von Leuchten, Auslösen von Szenen etc.
- Magnetische Wandhalterung mit selbstklebender Montageplatte zur einfachen Installation
- Die Lebenszeit der Batterie liegt mit typischem Gebrauch bei ca. 5 Jahren
- Diverse Farben auf Anfrage möglich (schwarz, weiss, grau, transparent)
Versorgungseingang Power supply input 3,6 Vdc (1 x Lithium LS14250)
Funksignal Radio signal 2,4..2,483 GHz; 4 dBm
Funksignalreichweite Radio signal range max. 40 m
Umgebungstemperatur (ta) Ambient temperature (ta) -20..+40 °C
Schutzart Degree of protection IP 30
Abmessungen Dimensions 40 x 40 x 27 mm
LLS-CBU-BLP3
CASAMBI Bewegungs- und Lichtsensor, Aufbau 40x40x27 mm, 14 m, 70°, 128 Zonen, Ø-16 m, IP30, Batteriebetrieb 1 x LS14250 transparent
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
- Sensor für Bewegung und Helligkeit mit Bluetooth-Signal
- Kommuniziert mit Casambi-App auf Smart-Geräten
- zum Auslösen von Leuchten, Szenen etc. in Casambi-Netzwerken
- Dort konfigurierbar und vielseitig nutzbar
- Bei Installation sind die einschlägigen Bestimmungen und die anerkannten Regeln der Technik einzuhalten
- Bewegungsmelder mit PIR-Technologie
- Sensor max. 14 m, 70° horizontal, 128 Zonen
- mit Schwellwerteinstellung für die Umgebungshelligkeit
- Auf Smart-Geräten mit Casambi App konfigurierbar. Vielseitig nutzbar z.B. zum Steuern von Leuchten, Auslösen von Szenen etc.
- Magnetische Wandhalterung mit selbstklebender Montageplatte zur einfachen Installation
- Die Lebenszeit der Batterie liegt mit typischem Gebrauch bei ca. 5 Jahren
- Diverse Farben auf Anfrage möglich (schwarz, weiss, grau, transparent)
Versorgungseingang Power supply input 3,6 Vdc (1 x Lithium LS14250)
Funksignal Radio signal 2,4..2,483 GHz; 4 dBm
Funksignalreichweite Radio signal range max. 40 m
Umgebungstemperatur (ta) Ambient temperature (ta) -20..+40 °C
Schutzart Degree of protection IP 30
Abmessungen Dimensions 40 x 40 x 27 mm
LLS-CBU-BLP4
CASAMBI Bewegungs- und Lichtsensor, Aufbau 40x40x27 mm, 14 m, 70°, 128 Zonen, Ø-16 m, IP30, Batteriebetrieb 1 x LS14250 grau
Infos
CASAMBI Module (Controller) bilden untereinander ein Mesh-Netzwerk auf Basis des weitreichenden und energiesparenden Standards Bluetooth 4.0. Sobald nur eine Leuchte in der Nähe ist, können Sie alle Leuchten ansteuern, die in Reichweite des Mesh-Netzwerkes liegen. Die Reichweite eines Moduls ist bis zu 20 Meter. Für die Ansteuerung muss demnach der jeweilige Controller nicht in der Nähe sein.
Über die App können Sie das Gesamtsystem, einzelne Leuchten im Mesh-Netzwerk oder nur "Leuchten in der Nähe" ein- und ausschalten, das Licht dimmen, die Lichtfarbe (warmeiß-kaltweiß) oder RGBW einstellen, Gruppen zusammenfassen oder Szenen erstellen und abspielen.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Standardfunktion hierfür ist das Betätigen, mit anschließender Bewegung nach lins bzw. rechts um die jeweilige Leuchte zu dimmen. Leuchten können Sie durch Berühren mit anschließendem Streichen nach lins bzw. rechts runter- oder hochdimmen.
Nähere Informationen zu den Optionen finden Sie auch in der CASAMBI APP.
Für eine vereinfachte Darstellung können Sie ein Bild Ihres Raumes aufnehmen und die jeweiligen Lichtquellen zuordnen. Diese Quellen werden als Kreise in dem Bild dargestellt und können durch diese auch angesteuert werden. Durch verschiedene Modultypen kann man jeweils eine andere Regelbarkeit erreichen.
Laden Sie die kostenlose CASAMBI-App hier herunter und testen Sie den Demozugang, um sich ein Bild davon zu machen wie einfach und vielseitig Ihre Beleuchtung gesteuert werden kann (Play Store/App Store).
- Sensor für Bewegung und Helligkeit mit Bluetooth-Signal
- Kommuniziert mit Casambi-App auf Smart-Geräten
- zum Auslösen von Leuchten, Szenen etc. in Casambi-Netzwerken
- Dort konfigurierbar und vielseitig nutzbar
- Bei Installation sind die einschlägigen Bestimmungen und die anerkannten Regeln der Technik einzuhalten
- Bewegungsmelder mit PIR-Technologie
- Sensor max. 14 m, 70° horizontal, 128 Zonen
- mit Schwellwerteinstellung für die Umgebungshelligkeit
- Auf Smart-Geräten mit Casambi App konfigurierbar. Vielseitig nutzbar z.B. zum Steuern von Leuchten, Auslösen von Szenen etc.
- Magnetische Wandhalterung mit selbstklebender Montageplatte zur einfachen Installation
- Die Lebenszeit der Batterie liegt mit typischem Gebrauch bei ca. 5 Jahren
- Diverse Farben auf Anfrage möglich (schwarz, weiss, grau, transparent)
Versorgungseingang Power supply input 3,6 Vdc (1 x Lithium LS14250)
Funksignal Radio signal 2,4..2,483 GHz; 4 dBm
Funksignalreichweite Radio signal range max. 40 m
Umgebungstemperatur (ta) Ambient temperature (ta) -20..+40 °C
Schutzart Degree of protection IP 30
Abmessungen Dimensions 40 x 40 x 27 mm
Artikelnummer
Artikelname
Infos
LST-1F08-24-67-v
24V-LED Streifen CV, 1-farbig, 12,0 W/m, ab 600 Lumen/m, einfarbig, B=10 mm, K=20 mm, CRI90, IP67, 300 LEDs/m
Infos
Ausfall einzelner Segmente.
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 600, 700, 800 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2600K, 3500K, 5200K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>90
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2216*300
Effizienz / efficiency [lm/w]: < 66 lm/w
Nennleistung / rated power [Watt]: 12,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 12,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67 - opal
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 20 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
LST-1F08-24-67-26
24V-LED Streifen CV, 1-farbig, 12,0 W/m, 600 Lumen/m, einfarbig, B=10 mm, K=20 mm, CRI90, IP67, 300 LEDs/m - 2600K warmweiß - Abnahme nur in 5m/Rolle möglich!
Infos
Ausfall einzelner Segmente.
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 600, 700, 800 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2600K, 3500K, 5200K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>90
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2216*300
Effizienz / efficiency [lm/w]: < 66 lm/w
Nennleistung / rated power [Watt]: 12,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 12,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67 - opal
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 20 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
LST-1F08-24-67-35
24V-LED Streifen CV, 1-farbig, 12,0 W/m, 700 Lumen/m, einfarbig, B=10 mm, K=20 mm, CRI90, IP67, 300 LEDs/m - 3500K neutralweiß - Abnahme nur in 5m/Rolle möglich!
Infos
Ausfall einzelner Segmente.
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 600, 700, 800 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2600K, 3500K, 5200K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>90
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2216*300
Effizienz / efficiency [lm/w]: < 66 lm/w
Nennleistung / rated power [Watt]: 12,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 12,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67 - opal
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 20 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
LST-1F08-24-67-52
24V-LED Streifen CV, 1-farbig, 12,0 W/m, 800 Lumen/m, einfarbig, B=10 mm, K=20 mm, CRI90, IP67, 300 LEDs/m - 5200K tageslichtweiß - Abnahme nur in 5m/Rolle möglich!
Infos
Ausfall einzelner Segmente.
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 600, 700, 800 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2600K, 3500K, 5200K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>90
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2216*300
Effizienz / efficiency [lm/w]: < 66 lm/w
Nennleistung / rated power [Watt]: 12,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 12,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67 - opal
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 20 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1LST0035-B
24V-LED Streifen CV, 1-farbig, 19,2 W/m, 450 Lumen/m, einfarbig, B=10 mm, K=25 mm, IP20, 240 LEDs/m, 455-470Nm, blau
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 1400 - 1700 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2200K, 2700K, 3000K, 4500K, 6000K, 6450K, blau: 455-470Nm, grün: 520-525Nm
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold, blue, green
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2835*240
Effizienz / efficiency [lm/w]: < 88 lm/w
Nennleistung / rated power [Watt]: 19,2 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP20 - auf Anfrage IP54, IP67, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 19,2 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 25 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
LST-1F20-24-12-67-v
24V-LED Streifen CC, 1-farbig, 11,5 W/m, ab 1900 Lumen/m, einfarbig, B=12 mm, K=125 mm, IP67, 64 LEDs/m
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 1900, 2000, 2100 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 3000K, 4000K, 6000K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2835*64 + IC
Effizienz / efficiency [lm/w]: < 182 lm/w
Nennleistung / rated power [Watt]: 11,5 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A++
Gewichteter Energieverbrauch / energy consumption [Ec]: 11,5 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 125 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
LST-1F20-24-12-67-27
24V-LED Streifen CC, 1-farbig, 11,5 W/m, ab 1900 Lumen/m, einfarbig, B=12 mm, K=125 mm, IP67, 64 LEDs/m 2700K
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 1900, 2000, 2100 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 3000K, 4000K, 6000K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2835*64 + IC
Effizienz / efficiency [lm/w]: < 182 lm/w
Nennleistung / rated power [Watt]: 11,5 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A++
Gewichteter Energieverbrauch / energy consumption [Ec]: 11,5 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 125 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
LST-1F20-24-12-67-30
24V-LED Streifen CC, 1-farbig, 11,5 W/m, ab 1900 Lumen/m, einfarbig, B=12 mm, K=125 mm, IP67, 64 LEDs/m 3000K
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 1900, 2000, 2100 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 3000K, 4000K, 6000K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2835*64 + IC
Effizienz / efficiency [lm/w]: < 182 lm/w
Nennleistung / rated power [Watt]: 11,5 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A++
Gewichteter Energieverbrauch / energy consumption [Ec]: 11,5 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 125 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
LST-1F20-24-12-67-40
24V-LED Streifen CC, 1-farbig, 11,5 W/m, ab 1900 Lumen/m, einfarbig, B=12 mm, K=125 mm, IP67, 64 LEDs/m 4000K
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 1900, 2000, 2100 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 3000K, 4000K, 6000K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2835*64 + IC
Effizienz / efficiency [lm/w]: < 182 lm/w
Nennleistung / rated power [Watt]: 11,5 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A++
Gewichteter Energieverbrauch / energy consumption [Ec]: 11,5 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 125 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
LST-1F20-24-12-67-60
24V-LED Streifen CC, 1-farbig, 11,5 W/m, ab 1900 Lumen/m, einfarbig, B=12 mm, K=125 mm, IP67, 64 LEDs/m 6000K
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 1900, 2000, 2100 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 3000K, 4000K, 6000K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2835*64 + IC
Effizienz / efficiency [lm/w]: < 182 lm/w
Nennleistung / rated power [Watt]: 11,5 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A++
Gewichteter Energieverbrauch / energy consumption [Ec]: 11,5 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 125 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
40-04-18444
24V-LED Streifen CV, 4-farbig, 23,0 W/m, 1100 Lumen/m, RGB-W in 1 LED, B=12 mm, K=83,3 mm, CRI>90, IP20, 72 LEDs/m 6000K tageslichtweiß
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: <1100 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: RGB + (2700K, 4500K, 6000K) // r: 625 Nm, g: 520 Nm, b: 460 Nm
Lichtfarbe / light color ¹[Color]: RGB + (warm, natural, daylight, cold)
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>90
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 5050*72
Effizienz / efficiency [lm/w]: 50lm/w
Nennleistung / rated power [Watt]: 23,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP20 - auf Anfrage IP54, IP67, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: B
Gewichteter Energieverbrauch / energy consumption [Ec]: 23,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 83,3 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1LST0035-64
24V-LED Streifen CV, 1-farbig, 19,2 W/m, 1700 Lumen/m, einfarbig, B=10 mm, K=25 mm, IP20, 240 LEDs/m, 6450±150K tageslichtweiß
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 1400 - 1700 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2200K, 2700K, 3000K, 4500K, 6000K, 6450K, blau: 455-470Nm, grün: 520-525Nm
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold, blue, green
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2835*240
Effizienz / efficiency [lm/w]: < 88 lm/w
Nennleistung / rated power [Watt]: 19,2 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP20 - auf Anfrage IP54, IP67, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 19,2 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 25 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
40-01-18818-v
24V-LED Streifen CC, 1-farbig, 22 W/m, ab 2100 Lumen/m, einfarbig, B=12 mm, K= 55,56 mm, CRI95, IP67, 126 LEDs/m
Infos
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 2100, 2200, 2300 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 3000K, 4000K, 6000K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>95
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 5630*126 + IC
Effizienz / efficiency [lm/w]: < 95lm/w
Nennleistung / rated power [Watt]: 22,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 22,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 55,56 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
40-04-18844-v
24V-LED Streifen CV, 4-farbig, 23,0 W/m, 1100 Lumen/m, RGB-W in 1 LED, B=12 mm, K=83,3 mm, CRI>90, IP67, 72 LEDs/m
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: <1100 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: RGB + (2700K, 4000K, 6000K) // r: 625 Nm, g: 520 Nm, b: 460 Nm
Lichtfarbe / light color ¹[Color]: RGB + (warm, natural, daylight, cold)
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>90
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 5050*72
Effizienz / efficiency [lm/w]: 50lm/w
Nennleistung / rated power [Watt]: 23,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: B
Gewichteter Energieverbrauch / energy consumption [Ec]: 23,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 83,3 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
40-01-18856
L - 24V-LED Streifen CC, 1-farbig, 22 W/m, ab 2100 Lumen/m, einfarbig, B=12 mm, K= 55,56 mm, CRI95, IP67, 126 LEDs/m 2700K
Infos
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 2100, 2200, 2300 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 3000K, 4000K, 6000K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>95
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 5630*126 + IC
Effizienz / efficiency [lm/w]: < 95lm/w
Nennleistung / rated power [Watt]: 22,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 22,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 55,56 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
40-01-18857
24V-LED Streifen CC, 1-farbig, 22 W/m, ab 2100 Lumen/m, einfarbig, B=12 mm, K= 55,56 mm, CRI95, IP67, 126 LEDs/m 3000K
Infos
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 2100, 2200, 2300 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 3000K, 4000K, 6000K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>95
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 5630*126 + IC
Effizienz / efficiency [lm/w]: < 95lm/w
Nennleistung / rated power [Watt]: 22,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 22,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 55,56 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
40-01-18858
L - 24V-LED Streifen CC, 1-farbig, 22 W/m, ab 2100 Lumen/m, einfarbig, B=12 mm, K= 55,56 mm, CRI95, IP67, 126 LEDs/m 4000K
Infos
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 2100, 2200, 2300 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 3000K, 4000K, 6000K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>95
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 5630*126 + IC
Effizienz / efficiency [lm/w]: < 95lm/w
Nennleistung / rated power [Watt]: 22,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 22,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 55,56 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
40-01-18859
24V-LED Streifen CC, 1-farbig, 22 W/m, ab 2100 Lumen/m, einfarbig, B=12 mm, K= 55,56 mm, CRI95, IP67, 126 LEDs/m 6000K
Infos
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 2100, 2200, 2300 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 3000K, 4000K, 6000K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>95
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 5630*126 + IC
Effizienz / efficiency [lm/w]: < 95lm/w
Nennleistung / rated power [Watt]: 22,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 22,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 55,56 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
40-04-18860
L - 24V-LED Streifen CV, 4-farbig, 23,0 W/m, 1100 Lumen/m, RGB-W in 1 LED, B=12 mm, K=83,3 mm, CRI>90, IP67, 72 LEDs/m 2700K warmweiß
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: <1100 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: RGB + (2700K, 4000K, 6000K) // r: 625 Nm, g: 520 Nm, b: 460 Nm
Lichtfarbe / light color ¹[Color]: RGB + (warm, natural, daylight, cold)
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>90
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 5050*72
Effizienz / efficiency [lm/w]: 50lm/w
Nennleistung / rated power [Watt]: 23,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: B
Gewichteter Energieverbrauch / energy consumption [Ec]: 23,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 83,3 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
40-04-18861
L - 24V-LED Streifen CV, 4-farbig, 23,0 W/m, 1100 Lumen/m, RGB-W in 1 LED, B=12 mm, K=83,3 mm, CRI>90, IP67, 72 LEDs/m 4500K neutralweiß
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: <1100 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: RGB + (2700K, 4000K, 6000K) // r: 625 Nm, g: 520 Nm, b: 460 Nm
Lichtfarbe / light color ¹[Color]: RGB + (warm, natural, daylight, cold)
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>90
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 5050*72
Effizienz / efficiency [lm/w]: 50lm/w
Nennleistung / rated power [Watt]: 23,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: B
Gewichteter Energieverbrauch / energy consumption [Ec]: 23,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 83,3 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
40-04-18862
24V-LED Streifen CV, 4-farbig, 23,0 W/m, 1100 Lumen/m, RGB-W in 1 LED, B=12 mm, K=83,3 mm, CRI>90, IP67, 72 LEDs/m 6000K tageslichtweiß
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: <1100 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: RGB + (2700K, 4000K, 6000K) // r: 625 Nm, g: 520 Nm, b: 460 Nm
Lichtfarbe / light color ¹[Color]: RGB + (warm, natural, daylight, cold)
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>90
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 5050*72
Effizienz / efficiency [lm/w]: 50lm/w
Nennleistung / rated power [Watt]: 23,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP67 - auf Anfrage IP20, IP54, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: B
Gewichteter Energieverbrauch / energy consumption [Ec]: 23,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : IP67
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B12 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 83,3 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1SLV145102
3-Phasen-Aufbauschiene, silber, Länge 1m
Infos
Maße: 100 / 3,6 / 3,2cm
Farbe: silber ( optional schwarz, weiß)
1SLV145202
3-Phasen-Aufbauschiene, silber, Länge 2m
Infos
Maße: 200 / 3,6 / 3,2cm
Farbe: silber ( optional schwarz, weiß)
1SLV145302
3-Phasen-Aufbauschiene, silber, Länge 3m
Infos
Maße: 300 / 3,6 / 3,2cm
Farbe: silber ( optional schwarz, weiß)
1SLV145671
3-Phasen Eckverbinder Schutzleiter außen, weiss
Infos
Farbe: weiß
1SLV145101
3-Phasen Stromschiene Aufbau 1m, weiss
Infos
1SLV145201
3-Phasen Stromschiene Aufbau 2m, weiss
Infos
1SLV145301
3-Phasen Stromschiene Aufbau 3m, weiss
Infos
1SLV145521
3-Phasen Einspeiser rechts, weiss
Infos
1SLV145661
3-Phasen Längsverbinder mit Einspeisemöglichkeit, weiss
Infos
1SLV145681
3-Phasen Eckverbinder Schutzleiter innen, weiss
Infos
1SLV145641
3-Phasen T-Verbinder Schutzleiter rechts, weiss
Infos
1SLV145511
3-Phasen Einspeiser links, weiss
Infos
1SLV145631
3-Phasen T-Verbinder Schutzleiter links, weiss
Infos
1SLV145561
3-Phasen Längsverbinder, weiss
Infos
Bei Seil- und Pendelaufhängungen muss Artikel 1SLV 145601 mitbestellt werden
Maximale Belastung 16A
VDE geprüft
Technische Daten:
Spannung: 230V
Material: Kunststoff
Maße: 6,20 cm 1,50 cm 2,60 cm
Gewicht: 0,031 kg
Farbe: weiss
ZIG-L2000
WSH ZigBee PRO Building - PIR-Sensormodul, ZigBEE-Funkstandard
Infos
PIR-Sensormodul für WSH ZigBee PRO Building Lichtsteuerung - "Made in Germany"
PIR-Sensormodul übernimmt in Verbindung mit Präsenzmelder die Präsenzsteuerung
durch das Modul ist der Präsenzmelder im ZigBee Netzwerk ansprechbar, und kann den jeweiligen Leuchten zugeordnet werden
Netzwerk via ZigBee Protokoll verschlüsselt
Zum Hinzufügen der Geräte im High Security Modus sind auf den Geräten Install Codes & Adressen angegeben.
Technische Daten:
Vin: 195-250 V/AC
PIR in: max. 250V/AC
ta: -5...50°C
tc: max. 55°C
Schutzart: IP 20
CE, SELV, RoHs
Gewicht: 0,15 kg
1SLV145564
3-Phasen Längsverbinder, silber
Infos
VDE geprüft
Bei Seil- und Pendelaufhängungen muss Artikel 1SLV 145601 mitbestellt werden
Technische Daten:
Spannung: 230V
Material: Kunststoff
Maße: 6,20 x 1,50 x 2,60 cm
Gewicht: 0,031 kg
Farbe: silber
1SLV145644
3-Phasen T-Verbinder Schutzleiter rechts, silber
Infos
1SLV145634
3-Phasen T-Verbinder Schutzleiter links, silber
Infos
ZIG-L3000
WSH ZigBee PRO Building - Funk-Dongle, ZigBEE-Funkstandard inkl. Software
Infos
Funk-Dongle für Windows Systeme
Zum Verwalten der ZigBee Leuchteninstallation über die WSH ZigBee Steuerungssoftware (kostenlos)
Gewicht: 0,02 kg
1SLV145684
3-Phasen Eckverbinder Schutzleiter innen, silbergrau
Infos
ZIG-L2100
WSH ZigBee PRO Building - Lichtsensormodul, ZigBEE-Funkstandard
Infos
Lichtsensormodul für WSH ZigBee PRO Building Lichtsteuerung - "Made in Germany"
Das Lichtsensormodul übernimmt in Verbindung mit dem Lichtsensor die Tageslichtsteuerung
durch das Modul ist der Lichtsensor im ZigBee Netzwerk ansprechbar, und kann den jeweiligen Leuchten zugeordnet werden
Netzwerk via ZigBee Protokoll verschlüsselt
Zum Hinzufügen der Geräte im High Security Modus sind auf Geräten Install Codes & Adressen angegeben.
Technische Daten:
Vin: 195-250 V/AC
1-10V7 in: max. 12V/DC
Iout:(+12V): max. 40mA
tc: max. 55°C
ta: -5...50°C
Schutzart: IP 20
CE, SELV, RoHs
Gewicht: 0,15 kg
1PR92245
PD4-M-1C-GH-AP, DA-Präsenzmelder, Hochregallager, potentialfreier Kontakt, Ø-44/30 m, IP20, Master, weiss
Infos
Präsenzmelder speziell für Hochregallager
Aufputzversion
Ein potentialfreier Schaltkontakt
Ausführung als Master-Gerät
Erweiterung des Erfassungsbereiches mit Slave-Geräten möglich
Einfache Bedienung mittels erforderlicher Fernbedienung
Manuelles Schalten über Taster möglich
Für die Ausrichtung des Melders sind Markierungen vorhanden
Bei Verwendung in Hochregallagern ist darauf zu achten, dass jeweils in den Kopfbereichen der Regalgänge Melder verbaut werden, welche durch Blinds oder montagetechnische Anordnung nur Bewegung in dem gewünschten Regalbereich erfassen.
Werkseinstellung 3 min und 1000 Lux
Einsatzbeispiele:
Überwachung von Lagerhallen, Hochregallagern bei denen eine große Montagehöhe gegeben ist
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,5 W
Erfassungsbereich: vertikal 360° oval
empfohlene Montagehöhe: 14 m
Reichweite:
max. Ø 44 m quer
max. Ø 30 m frontal
maximale Montagehöhe: 16 m
Überwachte Fläche bei tangentialer Bewegung bezogen auf empfohlene Montagehöhe: 448 m²
Abmessungen: Ø 98 x 63 mm
IP20 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Fernbedienung:
IR-Adapter für Smartphones, IR-PD-LD
Kanal 1 (Lichtsteuerung potentialfrei)
Schaltleistung: 2300 W, cos f = 1
1150 VA, cos f = 0,5
max. Einschaltspitzenstrom Ip (20ms) = 165 A
Kontaktart: µ-Kontakt, potentialfreier Schließer/NO mit vorlaufendem Wolfram-Kontakt
Nachlaufzeit: 15 s - 30 min, Impuls
Einschaltschwelle: 20 - 2000 Lux
Mischlichtmessung
1PR92587
PD4-M-1C-K-AP, DA-Präsenzmelder, Korridor, potentialfreier Kontakt, Ø-40/20 m, IP54, Master, weiss
Infos
Präsenzmelder speziell für Korridore
Aufputzversion
Ein potentialfreier Schaltkontakt
Ausführung als Master-Gerät
Erweiterung des Erfassungsbereiches mit Slave-Geräten möglich
Manuelles Schalten über Taster möglich
Weitere Funktionen über optionale Fernbedienung einstellbar
Für die Ausrichtung des Melders sind Markierungen vorhanden
Werkseinstellung 10 min und 500 Lux
Einsatzbeispiele:
Überwachung langer Korridore
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,5 W
Erfassungsbereich: vertikal 360°
Reichweite:
max. Ø 40 m quer
max. Ø 20 m frontal
Überwachte Fläche bei tangentialer Bewegung bezogen auf empfohlene Montagehöhe: 251 m²
Pflichtmontagehöhe 2,4 m - 2,6 m
Abmessungen: Ø 101 x 76 mm
IP54 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Fernbedienung:
IR-Adapter für Smartphones, IR-PD-1C, IR-PD-1C-E, IR-PD-Mini
Kanal 1 (Lichtsteuerung potentialfrei)
Schaltleistung: 2300 W, cos f = 1
1150 VA, cos f = 0,5
max. Einschaltspitzenstrom Ip (20ms) = 165 A
Kontaktart: µ-Kontakt, potentialfreier Schließer/NO mit vorlaufendem Wolfram-Kontakt
Nachlaufzeit: 15 s - 30 min, Impuls
Einschaltschwelle: 10 - 2000 Lux
Mischlichtmessung
1SLV145100
3-Phasen Stromschiene Aufbau 1m, schwarz
Infos
1SLV145200
3-Phasen Stromschiene Aufbau 2m, schwarz
Infos
1SLV145300
3-Phasen Stromschiene Aufbau 3m, schwarz
Infos
1SLV145520
3-Phasen Einspeiser rechts, schwarz
Infos
1PR92265
PD4-S-GH-AP, DA-Bewegungsmelder, Hochregallager, vergrößert Erfassungsbereich, Ø-40/30 m, IP20, Slave, weiss
Infos
Slave-Gerät speziell für große Höhen
Zur Erweiterung des Erfassungsbereiches eines Master-Gerätes
Schaltimpuls zum Master-Gerät bei erkannter Bewegung unabhängig von der Umgebungshelligkeit
Mit allen Master-Geräten kompatibel, außer: PD4-M-2C-DS-DE, 11-48V-Geräte, PD9-M-SDB, PD4-M-DAA4G, Indoor 140-L, PD2N-M-1C-LED
Für die Ausrichtung des Melders sind Markierungen vorhanden
Bei Verwendung in Hochregallagern ist darauf zu achten, dass jeweils in den Kopfbereichen der Regalgänge Melder verbaut werden, welche durch Blinds oder montagetechnische Anordnung nur Bewegung in dem gewünschten Regalbereich erfassen.
Einsatzbeispiele:
Überwachung von Lagerhallen, Hochregallagern bei denen eine große Montagehöhe gegeben ist
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,2 W
Erfassungsbereich: vertikal 360° oval
empfohlene Montagehöhe: 14 m
Reichweite:
max. Ø 44 m quer
max. Ø 30 m frontal
maximale Montagehöhe: 16 m
Abmessungen: Ø 98 x 63 mm
IP20 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Ausgangsspannung: 110 - 240 V AC
Signal: Impulsabstand 2 s oder 9 s
1PR92442
PD4-S-K-AP, DA-Bewegungsmelder, Korridor, vergrößert Erfassungsbereich, Ø-40/20, IP54, Slave, weiss
Infos
Slave-Gerät speziell für Korridore
Aufputzversion
Zur Erweiterung des Erfassungsbereiches eines Master-Gerätes
Schaltimpuls zum Master-Gerät bei erkannter Bewegung unabhängig von der Umgebungshelligkeit
Mit allen Master-Geräten kompatibel, außer: PD4-M-2C-DS-DE, 11-48V-Geräte, PD9-M-SDB, PD4-M-DAA4G, Indoor 140-L, PD2N-M-1C-LED
Für die Ausrichtung des Melders sind Markierungen vorhanden
Einsatzbeispiele:
Überwachung langer Korridore
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,2 W
Erfassungsbereich: vertikal 360°
Reichweite:
max. Ø 40 m quer
max. Ø 20 m frontal
Pflichtmontagehöhe 2,4 m - 2,6 m
Abmessungen: Ø 101 x 76 mm
IP54 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Ausgangsspannung: 110 - 240 V AC
Signal: Impulsabstand 2 s oder 9 s
1PR92199
Ballschutzkorb BSK für PD, Schutz vor Vandalismus und Beschädigung durch Bälle
Infos
Ballschutzkorb zum Schutz der Präsenzmelder PD1, PD2, PD3 und PD4 vor Vandalismus und Beschädigung durch Bälle.
Abmessungen in mm: ca. Ø 200 x H 90
Gewicht: 0,2 kg
1PR92200
IR-PDim, PRO-Fernbedienung inkl. Wandhalterung, Präsenzmelder DIM
Infos
Infrarot-Fernbedienung zum komfortablen Einstellen oder Ändern der Parameter
Inklusive Wandhalterung
Einfache Programmierung der Präsenzmelder PD1N-M-DIM, PD2-M-DIM, PD4-M-DIM, PD4-M-DIM-HKL, PD4-M-DUO-DIM, PD5-M-DIM und PD9-M-DIM.
Batterie: 3 V Lithium CR2032 (inklusive)
IR-Sendereichweite:
bewölkt/dunkel: max. 5 bis 6 m
sonnig: max. 2 bis 3 m
Abmessungen: 80 x 60 x 8 mm
Farbe: grau
1PR92272
PD4-M-DUO-DIM-DE, DE-Präsenzmelder, 2-fache Bereichserfassung, Ø-24 m, IP20, Master, weiss
Infos
Präsenzmelder für zwei separate Lichtgruppen zur tageslichtabhängigen Beleuchtungsregelung
Deckeneinbauversion
Zwei 1-10 V-Schnittstellen zur Ansteuerung dimmbarer EVG
Ein gemeinsamer Erfassungsbereich
Zwei unabhängige, bewegliche Lichtfühler
Manuelles Schalten und Dimmen über Taster möglich
Orientierungslichtfunktion
Ausführung als Master-Gerät
Erweiterung des Erfassungsbereiches mit Slave-Geräten möglich
Weitere Funktionen über optionale Fernbedienung einstellbar
Einsatzbeispiele:
Große Räume mit zwei separaten Lichtgruppen (fensterab- und fensterzugewandt) z.B. Klassenzimmer, Großraumbüros
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,5 W
Erfassungsbereich: vertikal 360°
empfohlene Montagehöhe: 2,5 m
Reichweite:
max. Ø 24 m quer
max. Ø 8 m frontal
max. Ø 6,4 m kleinere Bewegungen
Abmessungen: Ø 97 x 103 mm
IP20 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Fernbedienung:
IR-Adapter für Smartphones, IR-PD-DIM-Mini, IR-PDim
Kanal 1 und Kanal 2 (Lichtsteuerung)
Schaltleistung: 2300 W, cos f = 1
1150 VA, cos f = 0,5
max. Einschaltspitzenstrom Ip (20ms) = 165 A
Kontaktart: µ-Kontakt, Schließer/NO mit vorlaufendem Wolfram-Kontakt
DIM-Ausgang: 2 Dimmausgänge 1-10 V DC, bis zu 25 EVG je Kanal
Nachlaufzeit: 1 min - 30 min
Helligkeitssollwert: 10 - 2000 Lux
Mischlichtmessung
1PR92585
PD4-M-1C-DE, DE-Präsenzmelder, potentialfreier Kontakt, Ø-24 m, IP20, Master, weiss
Infos
Präsenzmelder mit großem Erfassungsbereich
Deckeneinbauversion
Ein potentialfreier Kontakt
Ausführung als Master-Gerät
Erweiterung des Erfassungsbereiches mit Slave-Geräten möglich
Manuelles Schalten über Taster möglich
Weitere Funktionen über optionale Fernbedienung einstellbar
Werkseinstellung 10 min und 500 Lux
Einsatzbeispiele:
Überwachung großer Flächen wie Tiefgaragen, Turnhallen, Lagerhallen, Laderampen, Säle
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,4 W
Erfassungsbereich: vertikal 360°
empfohlene Montagehöhe: 2,5 m
Reichweite:
max. Ø 24 m quer
max. Ø 8 m frontal
max. Ø 6,4 m kleinere Bewegungen
Überwachte Fläche bei tangentialer Bewegung bezogen auf empfohlene Montagehöhe: 452 m²
Abmessungen: Ø 97 x 103 mm
IP20 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Fernbedienung:
IR-Adapter für Smartphones, IR-PD-1C, IR-PD-1C-E, IR-PD-Mini
Kanal 1 (Lichtsteuerung potentialfrei)
Schaltleistung: 2300 W, cos f = 1
1150 VA, cos f = 0,5
max. Einschaltspitzenstrom Ip (20ms) = 165 A
Kontaktart: µ-Kontakt, potentialfreier Schließer/NO mit vorlaufendem Wolfram-Kontakt
Nachlaufzeit: 15 s - 30 min, Impuls
Einschaltschwelle: 10 - 2000 Lux
Mischlichtmessung
1PR92580
PD4-M-1C-AP, DA-Präsenzmelder, potentialfreier Kontakt, Ø-24 m, IP20, Master, weiss
Infos
Präsenzmelder mit großem Erfassungsbereich
Aufputzversion
Ein potentialfreier Kontakt
Ausführung als Master-Gerät
Erweiterung des Erfassungsbereiches mit Slave-Geräten möglich
Manuelles Schalten über Taster möglich
Weitere Funktionen über optionale Fernbedienung einstellbar
Werkseinstellung 10 min und 500 Lux
Einsatzbeispiele:
Überwachung großer Flächen wie Tiefgaragen, Turnhallen, Lagerhallen, Laderampen, Säle
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,4 W
Erfassungsbereich: vertikal 360°
empfohlene Montagehöhe: 2,5 m
Reichweite:
max. Ø 24 m quer
max. Ø 8 m frontal
max. Ø 6,4 m kleinere Bewegungen
Überwachte Fläche bei tangentialer Bewegung bezogen auf empfohlene Montagehöhe: 452 m²
Abmessungen: Ø 98 x 63 mm
IP20 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Fernbedienung:
IR-Adapter für Smartphones, IR-PD-1C, IR-PD-1C-E, IR-PD-Mini
Kanal 1 (Lichtsteuerung potentialfrei)
Schaltleistung: 2300 W, cos f = 1
1150 VA, cos f = 0,5
max. Einschaltspitzenstrom Ip (20ms) = 165 A
Kontaktart: µ-Kontakt, potentialfreier Schließer/NO mit vorlaufendem Wolfram-Kontakt
Nachlaufzeit: 15 s - 30 min, Impuls
Einschaltschwelle: 10 - 2000 Lux
Mischlichtmessung
1PR92142
PD4-S-AP, DA-Bewegungsmelder, vergrößert Erfassungsbereich, Ø-24 m, IP54, Slave, weiss
Infos
Slave-Gerät mit großem Erfassungsbereich
Aufputzversion
Zur Erweiterung des Erfassungsbereiches eines Master-Gerätes
Schaltimpuls zum Master-Gerät bei erkannter Bewegung unabhängig von der Umgebungshelligkeit
Mit allen Master-Geräten kompatibel, außer: PD4-M-2C-DS-DE, 11-48V-Geräte, PD9-M-SDB, PD4-M-DAA4G, Indoor 140-L, PD2N-M-1C-LED
Einsatzbeispiele:
Überwachung großer Flächen wie Tiefgaragen, Turnhallen, Lagerhallen, Laderampen, Säle
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,2 W
Erfassungsbereich: vertikal 360°
empfohlene Montagehöhe: 2,5 m
Reichweite:
max. Ø 24 m quer
max. Ø 8 m frontal
max. Ø 6,4 m kleinere Bewegungen
Abmessungen: Ø 101 x 76 mm
IP54 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Ausgangsspannung: 110 - 240 V AC
Signal: Impulsabstand 2 s oder 9 s
1PR92247
PD4-M-DIM-DE, DE-Präsenzmelder, 1-10V-Dimmfunktion, Ø-24 m, IP20, Master, weiss
Infos
Präsenzmelder mit großer Reichweite zur tageslichtabhängigen Beleuchtungsregelung
Deckeneinbauversion
1-10 V-Schnittstelle zur Ansteuerung dimmbarer EVG
Orientierungslichtfunktion
Ein Kanal zum Dimmen und Schalten von Licht
Manuelles Schalten und Dimmen über Taster möglich
Ausführung als Master-Gerät
Erweiterung des Erfassungsbereiches mit Slave-Geräten möglich
Weitere Funktionen über optionale Fernbedienung einstellbar
Einsatzbeispiele:
Überwachung großer Flächen wie Tiefgaragen, Turnhallen, Lagerhallen, Laderampen, Säle
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,5 W
Erfassungsbereich: vertikal 360°
empfohlene Montagehöhe: 2,5 m
Reichweite:
max. Ø 24 m quer
max. Ø 8 m frontal
max. Ø 6,4 m kleinere Bewegungen
Abmessungen: Ø 97 x 103 mm
IP20 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Fernbedienung:
IR-Adapter für Smartphones, IR-PD-DIM-Mini, IR-PDim
Kanal 1 (Lichtsteuerung)
Schaltleistung: 2300 W, cos f = 1
1150 VA, cos f = 0,5
max. Einschaltspitzenstrom Ip (20ms) = 165 A
Kontaktart: µ-Kontakt, Schließer/NO mit vorlaufendem Wolfram-Kontakt
DIM-Ausgang: 1-10 V DC, bis zu 50 EVG
Nachlaufzeit: 1 min - 30 min
Helligkeitssollwert: 10 - 2000 Lux
Mischlichtmessung
1PR92254
PD4-S-DE, DE-Bewegungsmelder, vergrößert Erfassungsbereich, Ø-24 m, IP54, Slave, weiss
Infos
Präsenzmelder, Slave mit kreisförmigem Erfassungsbereich und großer Reichweite, Deckeneinbauversion, für Master/Slave-Kombination
Speziell für den Betrieb mit PD4 Master entwickelt
Großes Energieeinsparungspotential speziell in großen Räumen und bei der Überwachung großer Flächen
Nur ein Master für die Lichtschaltung und die Schaltung von Lüftern notwendig
Erfassung der Bewegung in allen Raumsegmenten mit Slaves möglich
Keine Begrenzung der Slave-Einheiten
Schaltimpuls zum Master bei erkannter Bewegung
Erkennung der Bewegung unabhängig von der Umgebungshelligkeit
Einstellung des Impulsabstandes zwischen 2 Impulsen an den Master auf 2 oder 9 Sekunden
Sensor und Leistungsteil in einem Gehäuse
Einsatzgebiete: Überwachung großer Flächen z.B. Tiefgaragen, Turnhallen, Lagerhallen, Laderampen, Säle
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,2 W
Erfassungsbereich: vertikal 360°
empfohlene Montagehöhe: 2,5 m
Reichweite:
max. Ø 24 m quer
max. Ø 8 m frontal
max. Ø 6,4 m kleinere Bewegungen
Abmessungen: Ø 101 x 76 mm
IP54 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Ausgangsspannung: 110 - 240 V AC
Signal: Impulsabstand 2 s oder 9 s
9LST-RGB-24-14
24V-LED Streifen CV, 3-farbig, 14,4 W/m, ab 550 Lumen/m, RGB, B=10 mm, K=100 mm, IP20, 60 LEDs/m
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 550 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: RGB = rot, grün, blau // r: 625 Nm, g: 520 Nm, b:460 Nm
Lichtfarbe / light color ¹[Color]: Rot, Grün, Blau
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 5050*60
Effizienz / efficiency [lm/w]: < 38 lm/w
Nennleistung / rated power [Watt]: 14,4 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP20 - auf Anfrage IP54, IP67, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: B
Gewichteter Energieverbrauch / energy consumption [Ec]: 15,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 100 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
ZIG-L2200
WSH ZigBee PRO Building - 2-fach Tastermodul, ZigBEE-Funkstandard
Infos
2-fach Tastermodul für WSH ZigBee PRO Building Lichtsteuerung - "Made in Germany"
Das 2-fach Tastermodul, übernimmt in Verbindung mit einem Taster oder Schalter die Manuelle Steuerung
mit dem Tastermodul ist ein Ein- und Ausschalten sowie eine manuelle Dimmung möglich auch eine Szenensteuerung kann programmiert werden
Netzwerk ist via ZigBee Protokoll verschlüsselt
Zum Hinzufügen der Geräte im High Security Modus sind auf Geräten Install Codes & Adressen angegeben
Technische Daten:
Vin: 85-265 V/AC
Vout: 3,15 - 3,5V/DC
Anschluss: potentialfrei, doppelt isoliert
tc: max. 55°C
ta: 0...55°C
Sendepegel: 8 dBm
Schutzart: IP 20
CE, SELV, RoHs
Gewicht: 0,02 kg
1SLV145510
3-Phasen Einspeiser links, schwarz
Infos
1SLV145560
3-Phasen Längsverbinder, schwarz
Infos
VDE geprüft
Bei Seil- und Pendelaufhängungen muss Artikel 1SLV 145601 mitbestellt werden
Technische Daten:
Spannung: 230V
Material: Kunststoff
Maße: 6,20 x 1,50 x 2,60 cm
Gewicht: 0,031 kg
Farbe schwarz
1SLV145524
3-Phasen Einspeiser rechts, silber
Infos
1PR92271
PD4-M-DUO-DIM-AP, DA-Präsenzmelder, 2-fache Bereichserfassung, Ø-24 m, IP44, Master, weiss
Infos
Präsenzmelder für zwei separate Lichtgruppen zur tageslichtabhängigen Beleuchtungsregelung
Aufputzversion
Zwei 1-10 V-Schnittstellen zur Ansteuerung dimmbarer EVG
Ein gemeinsamer Erfassungsbereich
Zwei unabhängige, bewegliche Lichtfühler
Manuelles Schalten und Dimmen über Taster möglich
Orientierungslichtfunktion
Ausführung als Master-Gerät
Erweiterung des Erfassungsbereiches mit Slave-Geräten möglich
Weitere Funktionen über optionale Fernbedienung einstellbar
Einsatzbeispiele:
Große Räume mit zwei separaten Lichtgruppen (fensterab- und fensterzugewandt) z.B. Klassenzimmer, Großraumbüros
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,5 W
Erfassungsbereich: vertikal 360°
empfohlene Montagehöhe: 2,5 m
Reichweite:
max. Ø 24 m quer
max. Ø 8 m frontal
max. Ø 6,4 m kleinere Bewegungen
Abmessungen: Ø 106 x 95 mm
IP44 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Fernbedienung:
IR-Adapter für Smartphones, IR-PD-DIM-Mini, IR-PDim
Kanal 1 und Kanal 2 (Lichtsteuerung)
Schaltleistung: 2300 W, cos f = 1
1150 VA, cos f = 0,5
max. Einschaltspitzenstrom Ip (20ms) = 165 A
Kontaktart: µ-Kontakt, Schließer/NO mit vorlaufendem Wolfram-Kontakt
DIM-Ausgang: 2 Dimmausgänge 1-10 V DC, bis zu 25 EVG je Kanal
Nachlaufzeit: 1 min - 30 min
Helligkeitssollwert: 10 - 2000 Lux
Mischlichtmessung
1DE68AM-H
Magnethalterung-Set für LED-Schutzrohrleuchte
Infos
1SLV145601
3-Phasen Stossstellenverbinder, weiß
Infos
1SLV145721
3-Phasen Pendelabhängung, 60 cm, weiß
Infos
1SLV145731
3-Phasen Pendelclip, weiß
Infos
1SLV145810
3-Phasen Drahtseilabhängung, 3m
Infos
1SLV145711
3-Phasen Pendelabhängung, 120 cm, weiß
Infos
1SLV145820
Drahtseilabhängung, chrom, 6,20m
Infos
1SLV145604
3-Phasen Stossstellenverbinder, silber
Infos
1SLV145734
3-Phasen Pendelclip, silber
Infos
1DE95-0013-0022.2
Magnethalterung, für 1DE78
Infos
1SLV145674
3-Phasen Eckverbinder Schutzleiter aussen, silbergrau
Infos
1SLV145691
3-Phasen X-Verbinder, weiß
Infos
Mit Einspeisemöglichkeit für maximal 2 Stromkreise
Maximale Belastung 16A
VDE geprüft
Montageart: Schienenmontage
Einspeisemöglichkeit: ja
Technische Daten:
Spannung: 230V
Material: Kunststoff
Maße: Länge 19.2 cm, Breite 19.2 cm, Höhe 3.3 cm
Gewicht: 0,277 kg
Farbe: weiss
Sonstiges:
Schutzklasse: I
1SLV145581
3-Phasen Flex-Verbinder
Infos
Mit Einspeisemöglichkeit
VDE geprüft
Technische Daten:
Spannung: 230V
Material: Kunststoff
Maße: Länge 29.8 cm, Breite 3.6 cm, Höhe 3.3 cm
Gewicht Netto: 0.205 kg
Sonstiges:
Farbe: weiss
Schutzklasse: I
1SLV145741
R - 3-Phasen universal Punktanschluss weiss
Infos
Maximale mechanische Belastung 10 kg
Technische Daten:
Material: Aluminium
Maße: Höhe 6,2 cm, Durchmesser 12,5 cm
Gewicht: 0,446 kg
Sonstiges:
Schutzklasse: I
Farbe: Weiss
1PR92215
IR-PD4-GH, PRO-Fernbedienung für große Höhen inkl. Wandhalterung, Präsenzmelder PD4-M-1C-GH
Infos
Infrarot-Fernbedienung zum komfortablen Einstellen oder Ändern der Parameter
Inklusive Wandhalterung
Einfache Programmierung des Präsenzmelders PD4-M-1C-GH
Batterie: 3 V Lithium CR2032 (inklusive)
IR-Sendereichweite:
bewölkt/dunkel: max. 5 bis 6 m
sonnig: max. 2 bis 3 m
Abmessungen: 80 x 60 x 8 mm
Farbe: grau
1LST0033-v
R - 24V-LED Streifen CV, 1-farbig, 6 W/m, 530 Lumen, einfarbig, B=10 mm, K=25 mm, IP20, 240 LEDs/m
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 530 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 4500K, 6000K, grün: 520 Nm
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold, green
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 3528*240 + IC
Effizienz / efficiency [lm/w]: > 88 lm/w
Nennleistung / rated power [Watt]: 6,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP20 - auf Anfrage IP54, IP67, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 6,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 25 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1LST0033-nw
24V-LED Streifen CV, 1-farbig, 6 W/m, 530 Lumen, einfarbig, B=10 mm, K=25 mm, IP20, 240 LEDs/m, 4500K neutralweiß
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 530 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 4500K, 6000K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 3528*240 + IC
Effizienz / efficiency [lm/w]: > 88 lm/w
Nennleistung / rated power [Watt]: 6,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP20 - auf Anfrage IP54, IP67, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 6,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 25 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1LST0033-tw
24V-LED Streifen CV, 1-farbig, 6 W/m, 530 Lumen, einfarbig, B=10 mm, K=25 mm, IP20, 240 LEDs/m, 6000K tageslichtweiß
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 530 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2700K, 4500K, 6000K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 3528*240 + IC
Effizienz / efficiency [lm/w]: > 88 lm/w
Nennleistung / rated power [Watt]: 6,0 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP20 - auf Anfrage IP54, IP67, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 6,0 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 25 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1LST0035-v
24V-LED Streifen CV, 1-farbig, 19,2 W/m, ab 1400 Lumen/m, einfarbig, B=10 mm, K=25 mm, IP20, 240 LEDs/m
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 1400 - 1700 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2200K, 2700K, 3000K, 4500K, 6000K, 6450K, blau: 455-470Nm, grün: 520-525Nm
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold, blue, green
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2835*240
Effizienz / efficiency [lm/w]: < 88 lm/w
Nennleistung / rated power [Watt]: 19,2 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP20 - auf Anfrage IP54, IP67, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 19,2 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 25 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1LST0035-tw
24V-LED Streifen CV, 1-farbig, 19,2 W/m, 1700 Lumen/m, einfarbig, B=10 mm, K=25 mm, IP20, 240 LEDs/m, 6000K±100K tageslichtweiß
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 1400 - 1700 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2200K, 2700K, 3000K, 4500K, 6000K, 6450K, blau: 455-470Nm, grün: 520-525Nm
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold, blue, green
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2835*240
Effizienz / efficiency [lm/w]: < 88 lm/w
Nennleistung / rated power [Watt]: 19,2 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP20 - auf Anfrage IP54, IP67, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 19,2 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 25 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1PR92902
PD9-1C-DE, UE-Bewegungsmelder, verlegbarer Sensorkopf, Ø-10 m, IP20, weiss
Infos
Mini-Bewegungsmelder für den Innenbereich
Deckeneinbauversion
Ein Kanal zum Schalten von Licht
Einfache Einstellung am Gerät
Leistungsteil passt durch die Bohrung für den Melder in der Decke (bei 34 mm Ø)
Federklemmen für den einfachen und schnellen Einbau in abgehängte Decken und in Leuchten
Inklusive Ø 45 mm Abdeckring und Abdecklamellen
Einsatzbeispiele:
Büros, Sitzungsräume, Krankenhäuser, Vorräume, Kindergärten
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,5 W
Erfassungsbereich: vertikal 360°
empfohlene Montagehöhe: 2,5 m
Reichweite:
max. Ø 10 m quer
max. Ø 6 m frontal
max. Ø 4 m kleinere Bewegungen
Überwachte Fläche bei tangentialer Bewegung bezogen auf empfohlene Montagehöhe: 79 m²
Abmessungen: Sensorkopf: Ø 45 x 37 mm / Leistungsteil: 165 x 24 x 24 mm
IP20 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Kabellänge: 45 cm
Kanal 1 (Lichtsteuerung)
Schaltleistung: 1000 W, cos f = 1
500 VA, cos f = 0,5
max. Einschaltspitzenstrom Ip (20ms) = 165 A
Kontaktart: µ-Kontakt, Schließer/NO mit vorlaufendem Wolfram-Kontakt
Nachlaufzeit: 30 s - 30 min, Impuls
Einschaltschwelle: 10 - 2000 Lux
1PR92148
PD4-M-2C-DE, DE-Präsenzmelder, potentialfreier HKL Kontakt, Ø-24 m, IP20, Master, weiss
Infos
Präsenzmelder mit großem Erfassungsbereich
Deckeneinbauversion
Ein Kanal zum Schalten von Licht
Zusätzlicher potentialfreier Kontakt für HKL
Ausführung als Master-Gerät
Erweiterung des Erfassungsbereiches mit Slave-Geräten möglich
Manuelles Schalten über Taster möglich
Weitere Funktionen über optionale Fernbedienung einstellbar
Alarmimpuls: Auslösen erst bei drei erkannten Bewegungen innerhalb von 9 Sekunden
Werkseinstellung 10 min und 500 Lux (15 min HKL)
Einsatzbeispiele:
Überwachung großer Flächen wie Tiefgaragen, Turnhallen, Lagerhallen, Laderampen, Säle
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,5 W
Erfassungsbereich: vertikal 360°
empfohlene Montagehöhe: 2,5 m
Reichweite:
max. Ø 24 m quer
max. Ø 8 m frontal
max. Ø 6,4 m kleinere Bewegungen
Abmessungen: Ø 97 x 103 mm
IP20 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Fernbedienung:
IR-Adapter für Smartphones, IR-PD-2C, IR-PD-Mini
Kanal 1 (Lichtsteuerung)
Schaltleistung: 2300 W, cos f = 1
1150 VA, cos f = 0,5
max. Einschaltspitzenstrom Ip (20ms) = 165 A
Kontaktart: µ-Kontakt, Schließer/NO mit vorlaufendem Wolfram-Kontakt
Nachlaufzeit: 5 s - 30 min, Impuls
Einschaltschwelle: 10 - 2000 Lux
Kanal 2 (Gerätesteuerung potentialfrei)
Schaltleistung: 3 A / 230 V, cos f = 1
Kontaktart:
potentialfreier Schließer/NO
Nachlaufzeit: 5 min - 120 min, Alarmimpuls||Impuls
Mischlichtmessung
1PR92251
PD4-M-2C-DUO-DE, DE-Präsenzmelder, 2 x Lichtsensoren, Ø-24 m, IP20, Master, weiss
Infos
Präsenzmelder für zwei separate Lichtgruppen
Deckeneinbauversion
Ein gemeinsamer Erfassungsbereich
Zwei unabhängige, bewegliche Lichtfühler
Manuelles Schalten über zwei Taster möglich
Ausführung als Master-Gerät
Erweiterung des Erfassungsbereiches mit Slave-Geräten möglich
Weitere Funktionen über optionale Fernbedienung einstellbar
Werkseinstellung 10 min und 500 Lux
Einsatzbeispiele:
Große Räume mit zwei separaten Lichtgruppen (fensterab- und fensterzugewandt) z.B. Klassenzimmer, Großraumbüros
Spannung: 110 - 240 V AC 50 / 60 Hz
Typische Leistungsaufnahme: ca. 0,5 W
Erfassungsbereich: vertikal 360°
empfohlene Montagehöhe: 2,5 m
Reichweite:
max. Ø 24 m quer
max. Ø 8 m frontal
max. Ø 6,4 m kleinere Bewegungen
Abmessungen: Ø 97 x 103 mm
IP20 / Klasse II
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse:
Polycarbonat, UV-beständig
Farbe: weiß
Fernbedienung:
IR-Adapter für Smartphones, IR-PD-DUO
Kanal 1 (Lichtsteuerung)
Schaltleistung: 2300 W, cos f = 1
1150 VA, cos f = 0,5
max. Einschaltspitzenstrom Ip (20ms) = 165 A
Kontaktart: µ-Kontakt, Schließer/NO mit vorlaufendem Wolfram-Kontakt
Nachlaufzeit: 5 s - 30 min, Impuls
Einschaltschwelle: 10 - 2000 Lux
Kanal 2 (Lichtsteuerung potentialfrei)
Schaltleistung: 2300 W, cos f = 1
1150 VA, cos f = 0,5
max. Einschaltspitzenstrom Ip (20ms) = 165 A
Kontaktart:
µ-Kontakt, potentialfreier Schließer/NO mit vorlaufendem Wolfram-Kontakt
Nachlaufzeit: 15 min - 30 min, Impuls
Einschaltschwelle: 10 - 2000 Lux
Misch- oder Tageslichtmessung
1LST0035-22
24V-LED Streifen CV, 1-farbig, 19,2 W/m, 1500 Lumen/m, einfarbig, B=10 mm, K=25 mm, IP20, 240 LEDs/m, 3000K±100K warmweiß
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 1400 - 1700 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2200K, 2700K, 3000K, 4500K, 6000K, 6450K, blau: 455-470Nm, grün: 520-525Nm
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold, blue, green
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2835*240
Effizienz / efficiency [lm/w]: < 88 lm/w
Nennleistung / rated power [Watt]: 19,2 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP20 - auf Anfrage IP54, IP67, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 19,2 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 25 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
SP-E-GR14-E
GROOVE14, Endkappe, grau, 2er Set, flach, rund (SP-A-GR14-v)
Infos
Farbe: grau
Set bestehend aus 2 Endkappen
1LST0035-2200K
24V-LED Streifen CV, 1-farbig, 19,2 W/m, 1400 Lumen/m, einfarbig, B=10 mm, K=25 mm, IP20, 240 LEDs/m, 2200K±100K warmweiß
Infos
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 1400 - 1700 Lumen/m
Farbtemperatur / color temperature ¹[Kelvin]: 2200K, 2700K, 3000K, 4500K, 6000K, 6450K, blau: 455-470Nm, grün: 520-525Nm
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold, blue, green
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 2,00 - < 0,5 s
LED-Chip - Zusatz / LED-chip - additional [Typ]: SMD 2835*240
Effizienz / efficiency [lm/w]: < 88 lm/w
Nennleistung / rated power [Watt]: 19,2 W/m
Eingangsspannung / input voltage [Volt]: 24 V DC
Empfohlene Stromversorgung / recommendet power supply [Series]: Meanwell, ELG-Serie
Merkmale / features
Flexibel, effizient, leistungsstark, hochwertig - Für Leuchtenbau sowie spezielle Beleuchtungsprojekte entwickelt.
LED-Streifen, LED-Strip, flexible PCB, Flexbänder, Leuchtstreifen, Flexstreifen, flexible Leiterplatten, LED-Band, Leuchtbänder, LED-Tape
Konfektionierungen auf Anfrage sowohl in Bandlänge als auch in Zuleitungslänge möglich - ohne Konfektionierung bis 30m/Rolle.
Elektrische Daten
max. Bandlänge pro Zuleitung / max. PCB lenght per power cable [mm]: < 7500 mm
Min. Kabelquerschnitt der Zuleitung / min. cable cross section [mm²]: 0,5 mm²
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes - PWM-Steuergerät / PWM-Controller
Betriebstemperatur / operating temperature [°C]: -20°C bis +55°C
Lagertemperatur / storage temperature [°C]: -40°C bis +70°C
IP-Schutzklasse / IP protection [IP]: IP20 - auf Anfrage IP54, IP67, IP68
Aderzahl-Kanäle / description for cores-channels
je nach Kanalanzahl wird ein anderer Controller bzw. andere Komponenten benötigt.
Bei mehrfarbigen (Mehrkanal) Lösungen können die Chipfarben von dem Schema abweichen.
Die Kanalanzahl bezieht sich immer auf die (-) Polarität, der (+) Pol wird hier nicht mitgewertet (Bsp.: RGB-W = 5 Adern = (4 Kanäle (-) zzgl. V+)) [1F, 2F, 3F, 4F...]: 1F / 1-farbig / single color = 2 Leitungen
2F / 2-farbig / dual color = 3 Leitungen
3F / 3-farbig / RGB¹ etc. = 4 Leitungen
4F / 4-farbig / RGB-W¹ etc. = 5 Leitungen
Schutzklasse / electrical protection class [SKL]: siehe verwendetes Vorschaltgerät
Zertifizierungen / certifications : CE, RoHS, uL, cUL
Bitte achten Sie bei der Installation auf eine ESD konforme Ausführung - LED-Streifen sind unter anderem ESD gefährdete Bauelemente.
Energieeffizienzklasse / energy class [EEK]: A
Gewichteter Energieverbrauch / energy consumption [Ec]: 19,2 kWh/1.000h
Nennlebensdauer / lifetime [h]: 30.000 bis 50.000 (mit entsprechendem Kühlkörper)
Schaltzyklen / switch cycles [x]: siehe verwendetes Vorschaltgerät
Material / material
Streifenband: : PCB flexibel mit 3M leitfähiges Klebeband
Streifenbandfarbe: : weiß
Abdeckung: : keine - auf Anfrage IP54, IP67, IP68 (transparent)
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : flexible LED Leiterplatte / flexible LED PCB
Sockeltyp / socket type : Leuchtmittel integriert
Produkt LxBxH / product LxWxH [mm]: L1000-5000-30000 x B10 x H3 mm
Einzel Segment Länge / single segment lenght [mm]: 25 mm
Gewicht netto / net weight [kg/m]: 0,10 kg/m
Gewicht brutto / gross weight [kg/m]: 0,10 kg/m (bis 5m + 0,10 kg / bis 15m + 0,15 kg / bis 30m + 0,30 kg Verpackungsgewicht)
Lieferumfang / delivery included
LED-Streifen [Einheit]: Meterware auf Rolle
Toleranzen in Länge (Konfektionierung) : Bestellmenge wird aufgerundet - je nach Teilung
Montagehinweis : 24V bzw. 12V Gleichstromversorgung
Sonstiges / other : 0 x Steuerungen & Netzteile separat erhältlich!
Montagematerial / mounting tools : 0 x Aluminiumprofile (Kühlkörper) separat erhältlich
Bedienungsanleitung / manual [Stück/pcs]: 1 x LED Streifen Montage
Garantie / warranty ¹[Jahr/year]: 2 Jahre
Wichtige Informationen / important informations :
24V System = max. 10 m pro Zuleitung / 12V System max. 5 m pro Zuleitung | Keine Gewährleistung bei unzureichender Kühlung | Keine Rücknahme von bereits installierten oder konfektionierten Produkten (Sonderanfertigung) | Vor der Inbetriebnahme ist eine ausreichende Kühlung sicherzustellen. Unzureichende Kühlung wirkt sich erheblich auf die Nennlebensdauer von LED-Streifen aus | Empfehlung: Aluminium
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1SLV145640
3-Phasen T-Verbinder Schutzleiter rechts, schwarz
Infos
1SLV145630
3-Phasen T-Verbinder Schutzleiter links, schwarz
Infos
1SLV145670
3-Phasen Eckverbinder Schutzleiter aussen, schwarz
Infos
1SLV145680
3-Phasen Eckverbinder Schutzleiter innen, schwarz
Infos
1SLV145660
3-Phasen Längsverbinder mit Einspeisemöglichkeit, schwarz
Infos
1SLV145730
3-Phasen Pendelclip, schwarz
Infos
M13 Innengewinde zur Aufnahme der Seil-. bzw. Pendelabhängung
1SLV145600
3-Phasen Stossstellenverbinder, schwarz
Infos
M13 Innengewinde zur Aufnahme der Seil-. bzw. Pendelabhängung
1HPT400SL-60-v
HPT400 SL, 600 mm, 60W
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 7800, 8200, 8600, 9000lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630 * 144
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 60,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 61 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 600x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 3,2
Gewicht brutto / gross weight [kg]: 3,6
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist mit D-Kennzeichnung und als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-60-40-D
HPT400 SL, 600 mm, 60W - 4000-4500K - 8200 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 7800, 8200, 8600, 9000lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630 * 144
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 60,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 61 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 600x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 3,2
Gewicht brutto / gross weight [kg]: 3,6
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist mit D-Kennzeichnung und als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-60-50-D
HPT400 SL, 600 mm, 60W - 5000-5500K - 8600 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 7800, 8200, 8600, 9000lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630 * 144
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 60,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 61 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 600x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 3,2
Gewicht brutto / gross weight [kg]: 3,6
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist mit D-Kennzeichnung und als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-60-60-D
HPT400 SL, 600 mm, 60W - 6000-6500K - 9000 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 7800, 8200, 8600, 9000lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630 * 144
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 60,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 61 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 600x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 3,2
Gewicht brutto / gross weight [kg]: 3,6
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist mit D-Kennzeichnung und als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-80-v
HPT400 SL, 600 mm, 80W
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 9500, 9800, 10200, 10500lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630 * 192
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 80,0 W
Eingangsspannung / input voltage [Volt]: 200-240 VAC
Frequenz / frequenzy [Hertz]: 50-60 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 81 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 600x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 3,2
Gewicht brutto / gross weight [kg]: 3,6
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist mit D-Kennzeichnung und als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-100-v
HPT400 SL, 900 mm, 100W
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 12100, 12700, 13400lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 100,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 100 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 900x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 4,7
Gewicht brutto / gross weight [kg]: 5,1
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-100-30-D
HPT400 SL, 900 mm, 100W - 3000-3500K - 12100 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 12100, 12700, 13400lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 100,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 100 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 900x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 4,7
Gewicht brutto / gross weight [kg]: 5,1
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-100-40-D
HPT400 SL, 900 mm, 100W - 4000-4500K - 12700 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 12100, 12700, 13400lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 100,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 100 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 900x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 4,7
Gewicht brutto / gross weight [kg]: 5,1
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-100-50-D
HPT400 SL, 900 mm, 100W - 5000-5500K - 13400 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 12100, 12700, 13400lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 100,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 100 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 900x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 4,7
Gewicht brutto / gross weight [kg]: 5,1
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-100-60-D
HPT400 SL, 900 mm, 100W - 6000-6500K - 13400 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 12100, 12700, 13400lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 100,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 100 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 900x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 4,7
Gewicht brutto / gross weight [kg]: 5,1
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-120-v
HPT400 SL, 900 mm, 120W
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 14700, 15500, 16300lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 120,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 121 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 900x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 4,7
Gewicht brutto / gross weight [kg]: 5,1
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-120-30-D
HPT400 SL, 900 mm, 120W - 3000-3500K - 14700 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 14700, 15500, 16300lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 120,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 121 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 900x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 4,7
Gewicht brutto / gross weight [kg]: 5,1
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-120-40-D
HPT400 SL, 900 mm, 120W - 4000-4500K - 15500 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 14700, 15500, 16300lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 120,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 121 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 900x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 4,7
Gewicht brutto / gross weight [kg]: 5,1
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-120-50-D
HPT400 SL, 900 mm, 120W - 5000-5500K - 16300 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 14700, 15500, 16300lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 120,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 121 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 900x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 4,7
Gewicht brutto / gross weight [kg]: 5,1
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-120-60-D
HPT400 SL, 900 mm, 120W - 6000-6500K - 16300 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 14700, 15500, 16300lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 120,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47-63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 121 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 900x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 4,7
Gewicht brutto / gross weight [kg]: 5,1
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-160-v
HPT400 SL, 1200 mm, 160W
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 19000, 20000, 21000lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 160,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47~63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 161 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 1200x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 6,0
Gewicht brutto / gross weight [kg]: 6,8
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-160-30-D
HPT400 SL, 1200 mm, 160W - 3000-3500K - 19000 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 19000, 20000, 21000lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 160,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47~63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 161 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 1200x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 6,0
Gewicht brutto / gross weight [kg]: 6,8
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
1HPT400SL-160-40-D
HPT400 SL, 1200 mm, 160W - 4000-4500K - 20000 Lumen - dimmbar (1-10V)
Infos
Mit einer hohen Schutzklasse von IP65 ist dem Strahler kaum ein Montageplatz verschlossen.
Durch die hohe Farbwiedergabe der LEDs kann die HPT Serie auch im Verkaufsbereich ihre Stärken ausspielen. Das flache, hochwertige Design passt sich hier modern gestalteten Shops an.
Montiert wird der LED Hallenstrahler direkt an Decke oder andere Flächen. Ebenso lässt er sich abpendeln oder mittels einer Montageschiene als flexibles Linienlicht einsetzen. Hierbei wird die komplette Verkabelung in die Schiene verlegt.
Das Aluminiumgehäuse dient komplett auch der Wärmeableitung von den hochwertigen LEDs und verleiht der HPT Serie eine Lebensdauer von 50.000 Stunden (L70).
Bezeichnung / description Einheit / unit: Variationen / variations
Technischen Daten / photometric data
Nennlichtstrom / luminous flux ¹[Lumen]: 19000, 20000, 21000lm
Farbtemperatur / color temperature ¹[Kelvin]: 3000-3500K, 4000-4500K, 5000-5500K, 6000-6500K
Lichtfarbe / light color ¹[Color]: warm, natural, daylight, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
Abstrahlwinkel / beam angle ¹[>°]: 120°
Aufwärm - Startzeit / warming-start time (60%) [s] [s]: < 0,50 - < 0,5
LED-Chip [Typ]: SMD 5630
Effizienz / efficiency [lm/w]: >120lm/w
Nennleistung / rated power [Watt]: 160,0 W
Eingangsspannung / input voltage [Volt]: 200~305V AC / 142~431V DC
Frequenz / frequenzy [Hertz]: 47~63 Hz
Merkmale / features
Diffuse Lichtverteilung, gute Ausleuchtung, robustes Gehäuse und hohen IP-Schutz machen die HPT-Serie aus.
Ballwurfsicherheit nach DIN 18032, IFS-Zertifizierung nach DIN 10500, IFS Vers.6 und BRC Global Standard Food Vers.7
Notlichtversionen mit jeweils 30 W Leistung für 90 oder 180 Minuten (Notlichtbatteriepack 290x68x60mm)
Treiber / driver
Ausgangsspannung Treiber / output voltage driver [Volt]: 42VDC
Leistungsfaktor / power factor [PF]: > 0,95
Dimmbar / dimmable - Schnittstelle / interface ¹: ja/yes, 1-10V oder DALI Dimmung
Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP65
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK06
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, RoHS, UL/cUL, DLC, SAA, C-Trick
Energieeffizienzklasse / energy class [EEK]: A+
Gewichteter Energieverbrauch / energy consumption [Ec]: 161 kWh/1.000h
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000
Material / material
Gehäuse / housing - Farbe / color ¹: Aluminium - silber
auf Anfrage / on demand - Farbe / color : -
Optik / optics - Farbe / color : Polycarbonat - opal, diffus
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Hallenstrahler - Bauform: länglich, flach
Sockeltyp / socket type : Leuchtmittel integriert
Produkt / product LxBxH-HxØ / LxWxH-HxØ [mm]: 1200x150x67mm
Sonstiges / other LxBxH-HxØ / LxWxH-HxØ [mm]: -
Gewicht netto / net weight [kg]: 6,0
Gewicht brutto / gross weight [kg]: 6,8
Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1 x Leuchte
Netzgerät / driver ¹[Stück/pcs]: 1 x 1-10V oder DALI Treiber
Zubehör / accessories [Stück/pcs]: 1 x Halterungsset
Sonstiges / other :
Montagematerial / mounting tools [Stück/pcs]: optional 1,5m Seilabhängungsset oder Schwenkhalter
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Leuchte ist als Notlichversion erhältlich!
(¹ Kennzeichnung der möglichen Variationen - die gewählte Variation kann der Artikelbezeichnung entnommen werden)
