Konzept zur KFZ Werkstattbeleuchtung mit LED

Die KFZ Werkstattbeleuchtung umfasst viele unterschiedliche Bereiche. Von den Montageplätzen, über Lager bis zum Büro findet man hier Beleuchtungsbereiche, die jeder für sich betrachtet werden muss.

KFZ Werkstattbeleuchtung: Die Montageplätze

Rund um die Hebebühnen muss die Beleuchtungsstärke um die 500 Lux betragen. Hier werden aus den unterschiedlichsten Richtungen auch feinste Arbeiten verrichtet.

Zur Grundbeleuchtung bis 5 Meter Deckenhöhe verwenden Sie je 2 HPT160 je Seite der HebebühneAb 5 Meter Deckenhöhe verwenden Sie je 3 Stück MH3+ mit 60° Abstrahlwinkel. In beiden Fällen erreichen Sie eine Beleuchtungsstärke von ca. 500 Lux

Um schattige Bereiche (z.B. unter den Fahrzeugen) auszugleichen, können Sie eine LED Schutzrohrleuchte mit Magnethalterungen verwenden. Dieses flexible Leuchtmittel bringt das Licht dorthin, wo die Allgemeinbeleuchtung nicht ausreicht.
Alternativ kann – je nach Umgebung der Hebebühnen – auch mit HPT Strahlern an den Wänden gearbeitet werden.
Tischarbeitsplätze im Montagebereich werden mit je einer abgehängten oder montierten HPT80 optimal ausgeleuchtet.

KFZ Werkstattbeleuchtung: Das Reifen- und Teilelager

Im Reifenlager reicht eine geringere Beleuchtungsstärke um Orientierung und Arbeiten sicherzustellen. Desweiteren braucht man eine blendfreie Beleuchtung, um auch den Blick von unten in die oberen Regalflächen vornehmen zu können. Verwenden Sie zwischen den Regalreihen alle 4 Meter eine HPT 60.
Um die Energieaufnahme der Beleuchtung zu minimieren, arbeitet man im Lager gerne mit einer präsenzgesteuerten Lichtsteuerung, die das Licht erst bei Arbeiten in diesem Bereich hochdimmt.

Das Büro

Im Büro findet man meist eine Rasterdecke. Bei Deckenhöhen von 2,30m bis 3m können Sie sich an die Faustformel halten. Alle 4 Raster in jede Richtung ein 40 Watt Panel ergibt ca. 500 Lux Beleuchtungsstärke.

Diese Komponenten benötigen Sie zur Umsetzung einer KFZ Werkstattbeleuchtung:

LED Hallenstrahler bis 4 Meter Deckenhöhe

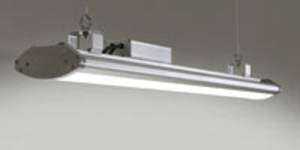

LED Hallenstrahler HPT

LED Hallenstrahler HPT Serie
LED Strahler HPT – 60W
1HPT-1260W-v
60W – 5600lm, optional dimmbar

LED Hallenstrahler ab 4 Meter Deckenhöhe

LED Hallenstrahler MH Serie

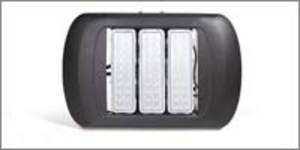

LED Hallenstrahler MH Plus Serie
1MH103-60-3
3 Module, 120W, 13200 lm, dimmbar

KFZ Werkstattbeleuchtung: Reifenlager und Teilelager

LED Hallenstrahler HPT

LED Hallenstrahler HPT Serie
1HPT-1260W-50
60W – 5600lm – optional dimmbar

Lichtsteuerung

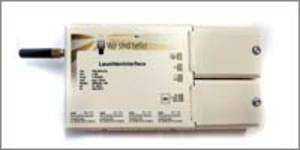

Zigbee Leuchtenmodul

Zigbee Leuchtenmodul
ZIG-L1000
WSH-Lichtsteuerung
1 x je Strahler

Funk-Dongle
ZIG-L3000
WSH-Funk-Dongle, inkl. Software
Einmalig

Zigbee PIR-Sensormodul
ZIG-L2000
WSH-Lichtsteuerung
1 x je Modul

PIR Sensor
1PR92580
Decken Präsenzmelder PD4 1 Kanal
1x Pro Feld

Tischarbeitsplätze

LED Hallenstrahler HPT

LED Hallenstrahler HPT Serie
1HPT-1280W-50
80W – 7500lm – optional dimmbar

Büro

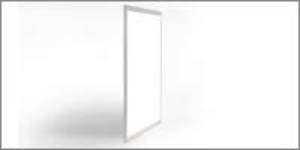

LED Panel

LED Panel LTOP
1LTOP0001-ND
40W, 3300lm, 4000K
dimmbar
