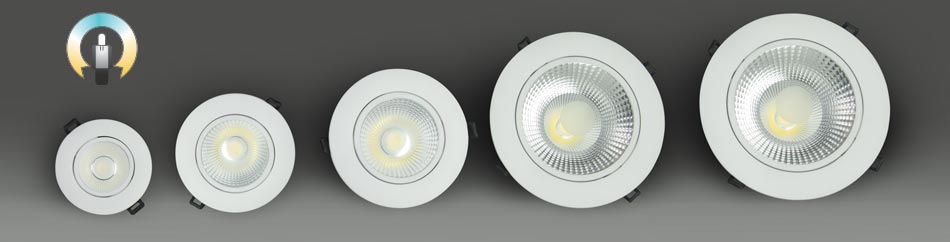

LED Einbaustrahler BD Serie CCT – flexibles Downlight für jeden Anspruch

WSH Einbaustrahler Serie BD-CCT

Welcher Einbaustrahler ist der Beste für Ihre Beleuchtung?

Bei dieser Überlegung fließen viele Faktoren in eine Entscheidung mit ein. Welche Lichtfarbe wird benötigt, welche Lichtstärke, sollen die Downlights schwenkbar sein?

Mit der LED Downlight Serie BD nehmen wir Ihnen diese Überlegungen ab.

Alle Einbaustrahler dieser Serie sind standardmäßig dimmbar, schwenkbar, besitzen eine hohe Farbwiedergabe und auch die Lichtfarbe kann stufenlos zwischen warmweiß und kaltweiß eingestellt werden.

So können Sie alle denkbaren Beleuchtungen umsetzen.

Ein HCL (Human Centric light) Konzept kann genauso einfach umgesetzt werden wie verschiedene Lichtszenen auf Knopfdruck. Sie binden die Downlights in eine DALI Lichtsteuerung ein und haben alle Möglichkeiten in die Beleuchtung einzugreifen. Möchten Sie ohne Steuerung in die Beleuchtung eingreifen? Sie können die Downlights auch einfach über eine Fernbedienung ansteuern und sowohl Lichtfarbe als auch Dimmung flexibel wählen. Oder wollen Sie auf eine Steuerung verzichten? Dann stellen Sie bei der Installation die Lichtfarbe fest ein und brauchen sich dann nicht weiter mit der Beleuchtung zu beschäftigen.

Bei dem modernen Einbaustrahler der BD Serie CCT lässt sich die Lichtfarbe so – je nach Variation- stufenlos oder stufenweise einstellen. Je nach gewünschter Atmosphäre die Stimmung u.a. mit einem Knopfdruck in Shop- und Ausstellungsbereichen, in Büros oder in Mehrzweckhallen wechseln. Durch den schwenkbaren Leuchtenkopf sorgen Sie für eine gezieltere Ausleuchtung. Durch die stufenlose Dimmung des Strahlers passen Sie die Beleuchtungsstärke an. So sind alle Lichtvariationen möglich – das macht die LED Downlight BD Serie CCT so flexibel.

Alle Vorteile der BD CCT Downlights im Detail:

Einstellbare Farbtemperatur

Mittels einer DALI-DT8 Steuerung, einer Fernbedienung oder einem DIP-Schalter kann die Farbtemperatur eingestellt werden. Über die Fernbedienung und DALI-Steuerung stufenlos zwischen 2700 – 5700 Kelvin, über den DIP-Schalter stufenweise zwischen 2700K ,4000K  und 5700 Kelvin.

Schwenkbarer Leuchtenkopf

Der Leuchtenkopf lässt bis zu 25° in beide Richtungen schwenken und ist somit für gerichtetes Licht beispielsweise in einer Galerie, für ausgestellte Exponate oder anderen Ausstellungsbereichen hervorragend geeignet.

Hohe Farbwiedergabe

Mit einer Farbwiedergabe CRI >90 Ra lässt die LED Einbaustrahler Serie auch bei der Beleuchtung farbiger Exponate keine Wünsche offen. Alle Farben werden nahezu perfekt wiedergegeben. Besonders im Shopbereich oder im Ausstellungsbereich, in denen es auf eine gute Farbwiedergabe ankommt, ist die Serie eine gute Wahl.

Hocheffizient

Mit 105 Lumen pro Watt (neutralweiß) ist die Effizienz der LED Downlights äußerst hoch. Besonders in Bereichen mit längeren Licht-Schaltungen wie Einzelhandel, Museen, stärker frequentierten Büros oder Besprechungsräumen ist die BD Serie eine energieeffiziente Beleuchtungslösung.

Generell sollte beachtet werden: die höchsten Lumenwerte werden bei einer neutralweißen Farbtemperatur zwischen 4.000 und 5.000 Kelvin erreicht.

Schutzarten/Schutzklasse

Mit einer Schutzart IP33 sowie einer Schutzklasse II bilden diese Zertifizierungen eine gute Grundlage für einen Einsatz in verschiedensten Bereichen.

Hochwertige Verarbeitung/Design

Hochwertig Materialien und Komponenten machen neben dem formschönen Gehäuse die Downlights zu einem Designelement für gehobene Ansprüche.

Lichtdaten

Für alle gängigen Lichtberechnungsprogramme stehen Lichtdaten in unserem Downloadbereich zur Verfügung. Damit lassen sich Beleuchtungsstärken und spätere Anmutung der Beleuchtung realitätsnah simulieren.

Lebensdauer und Garantie

Alle Komponenten sind auf eine lange Lebensdauer von 50.000 Stunden ausgelegt. Die LED, der Kühlkörper und das externe Netzteil (im Lieferumfang) bilden hier eine stimmige Einheit.

Anfrage | Angebot Lichtdaten Online Lichtplanung Anleitungen Datenblatt

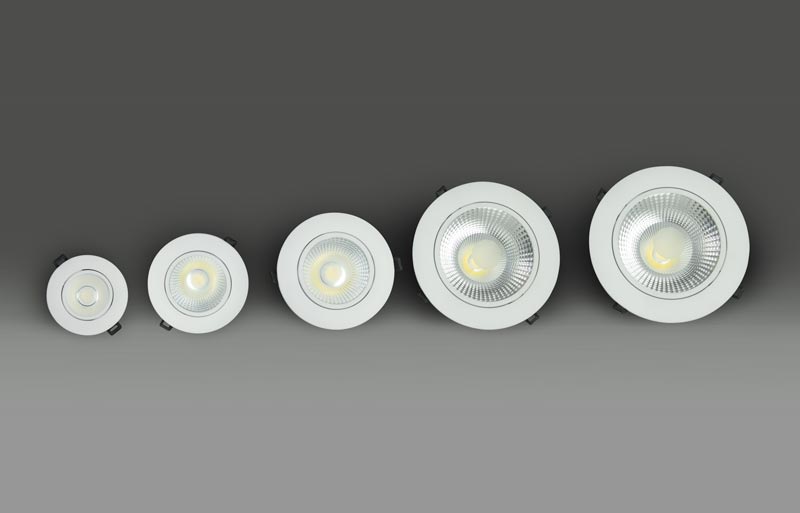

Einbaustrahler Variationen:

Artikelnummer: DE-BD12075-CCT

  • Einbau Ø: 75 mm
  • Lumen: 1050-1250 lm
  • Farbtemperatur 2700 – 5700 Kelvin
  • Dimmbar
  • Nennleistung Watt: 12 W
  • Gewicht netto kg: 0,7
  • LxBxH-LxØ/LxWxH-LxØ [mm]
    E = Einbau G= Gesamt: E-Ø 75x48mm / G-Ø 96x48mm
  • Leuchtenkopf beidseitig schwenkbar: 20°

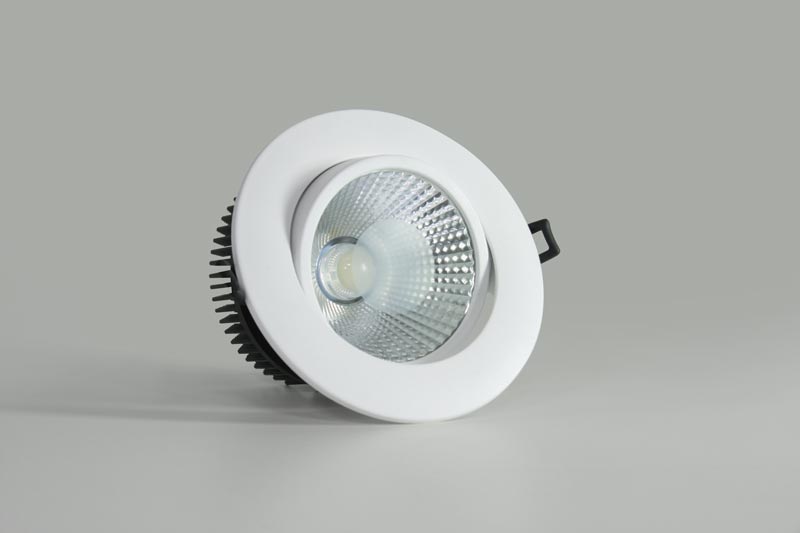

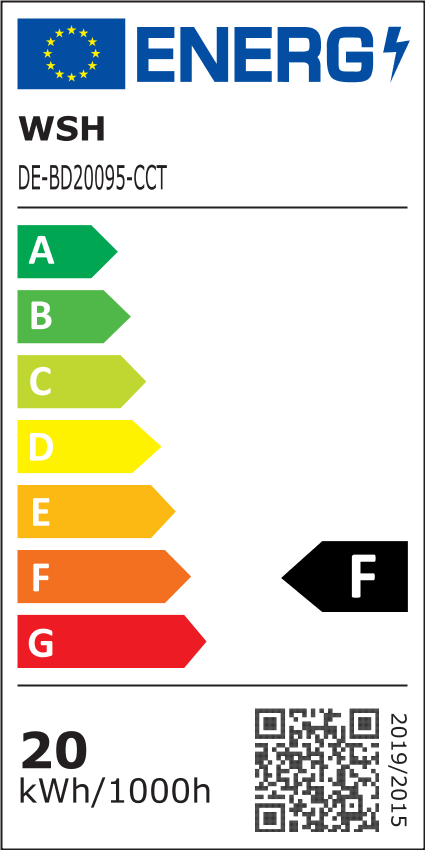

Artikelnummer: DE-BD20095-CCT

  • Einbau Ø: 95 mm
  • Lumen: 1800-2100 lm
  • Farbtemperatur 2700 – 5700 Kelvin
  • Dimmbar
  • Nennleistung Watt: 20 W
  • Gewicht netto kg: 1,1
  • LxBxH-LxØ/LxWxH-LxØ [mm]
    E = Einbau G= Gesamt: E-Ø 95x48mm / G-Ø 120x65mm
  • Leuchtenkopf beidseitig schwenkbar: 20°

Artikelnummer: DE-BD30125-CCT

  • Einbau Ø: 125 mm
  • Lumen: 2900-3550 lm
  • Farbtemperatur 2700 – 5700 Kelvin
  • Dimmbar
  • Nennleistung Watt: 30 W
  • Gewicht netto kg: 1,6
  • LxBxH-LxØ/LxWxH-LxØ [mm]
    E = Einbau G= Gesamt: E-Ø125x75mm G-Ø 150x75mm
  • Leuchtenkopf beidseitig schwenkbar: 25°

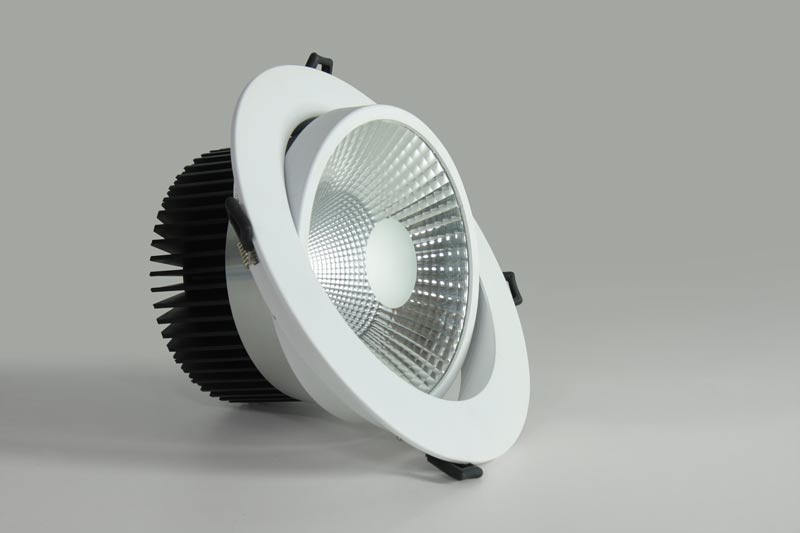

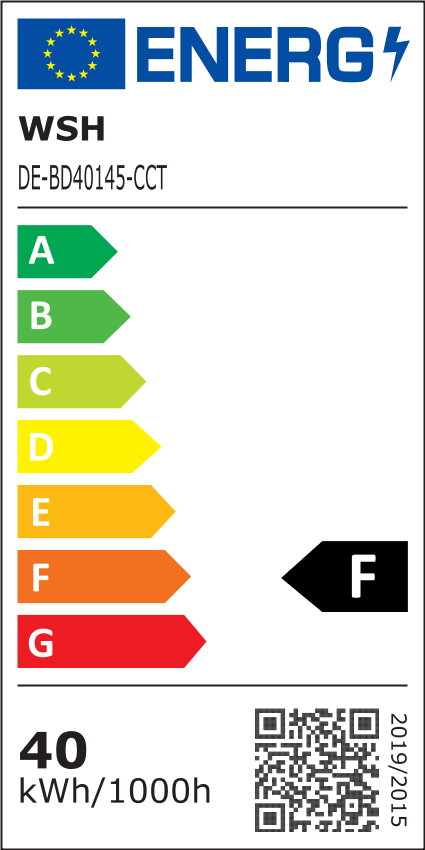

Artikelnummer: DE-BD40145-CCT

  • Einbau Ø: 145 mm
  • Lumen: 3850-4150lm
  • Farbtemperatur 2700 – 5700 Kelvin
  • Dimmbar
  • Nennleistung Watt: 40 W
  • Gewicht netto kg: 2,6
  • LxBxH-LxØ/LxWxH-LxØ [mm]
    E = Einbau G= Gesamt: E-Ø 145x82mm G-Ø 180x82mm
  • Leuchtenkopf beidseitig schwenkbar: 25°

Artikelnummer: DE-BD50200-CCT

  • Einbau Ø: 200 mm
  • Lumen: 4650-5000 lm
  • Farbtemperatur 2700 – 5700 Kelvin
  • Dimmbar
  • Nennleistung Watt: 50 W
  • Gewicht netto kg: 2,9
  • LxBxH-LxØ/LxWxH-LxØ [mm]
    E = Einbau G= Gesamt: E-Ø 200x115mm G-Ø 250x115mm
  • Leuchtenkopf beidseitig schwenkbar: 30°

Technische Daten

Eingangsspannung: AC 220-240VAC
Frequenz: 50-60Hz
CRI: RA > 90
Abstrahlwinkel: 38° , 110° (opal -20%)
Farbtemperaturen (Kelvin):
stufenlos von 2.700K – 5700K ( über Dali-DT8, 0/1-10V Steuerung, Fernbedienung)
stufenweise 2700K ,4000K und 5700 K (über DIP-Schalter)

Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 0,50 – < 0,5 LED-Chip [Typ]: COB * 1 Stück Effizienz / efficiency [lm/w]: >105lm/w @ 4000K
Eingangsspannung / input voltage [Volt]: 200-240VAC
Frequenz / frequenzy [Hertz]: 50-60 Hz
Merkmale / features
Die Leuchten sind mit einem 2-Kanal Treiber ausgestattet. Bei der Auswahl DIP wird die Leuchte mit einem 1-Kanal Treiber
1-Kanal: 0/1-10V, DALI | 2-Kanal: RF-Funk 2.4G, DALI-DT8
Mit DALI-DT8 und RF 2.4G Treiber ist eine Stufenlose steuerung Möglich bei DIP Stufenweise 2700-4000-5700K

Treiber / driver
Leistungsfaktor / power factor [PF]: > 0,90
Dimmbar / dimmable – Schnittstelle / interface ¹: ja/yes, DALI-DT8, RF-Fernbedienung, DIP-Schalter
Betriebstemperatur / operating temperature [°C]: -40°C bis +50°C
Lagertemperatur / storage temperature [°C]: -40°C bis +75°C
IP-Schutzklasse / IP protection [IP]: IP33
Schutzklasse / electrical protection class [SKL]: II
Zertifizierungen / certifications : CE, EMC, RoHS
Energieeffizienzklasse / energy class [EEK]: A+
Nennlebensdauer / lifetime [h]: L70/B10 50.000
Schaltzyklen / switch cycles [x]: 100.000

Material / material
Gehäuse / housing – Farbe / color ¹: Aluminium – weiss, pulverbeschichtet
Optik / optics – Farbe / color : Polycarbonat – klar-Blendschutzpunkt, opal-milchig
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Downlight – Bauform: rund, einbau
Sockeltyp / socket type : Leuchtmittel integriert

Lieferumfang / delivery included
Leuchte / light [Stück/pcs]: 1
Netzgerät / driver ¹[Stück/pcs]: 1 x DALI-DT8 / RF-Funk-Treiber (ohne Steuereingang)
Zubehör / accessories [Stück/pcs]: nur bei Endung -F ist eine
Fernbedienung enthalten
Sonstiges / other : DALI-DT8 wird nur mit Treiber geliefert
Montagematerial / mounting tools [Stück/pcs]: 1 Set Befestigungsklammern
an Leuchte
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important informations :
Bei DALI-DT8 handelt es sich um einen 2-Kanal DALI Treiber
DT8 Standard nach IEC62386.
