LED Universalleuchte TP4

Arbeitsbeleuchtung flexibel und individuell auf Ihre Anforderungen angepasst – egal welche Beleuchtung Sie brauchen: die Universalleuchte TP4.

Flexibler können Sie die Beleuchtung Ihrer Arbeitsbereiche nicht gestalten. Sie müssen sich nicht mehr entscheiden, welche Leistung oder Lichtfarbe am besten zu Ihren Arbeiten passt.

Durch einstellbare Lichtfarbe (Farbtemperatur) und Leistung können Sie die Universalleuchte TP4 exakt auf die Anforderungen Ihres Arbeitsbereiches und Ihren Wünschen einstellen.

WSH Universalleuchte TP4

Eine echte Universalleuchte

Einfachste Montage, eine auf ein Minimum reduzierte Blendung und höchste Effizienz machen die TP4 zu einer idealen Beleuchtung. Vom Montagearbeitsplatz bis zur Ausleuchtung von Lagerhallen oder Parkhäusern – die Einsatzgebiete sind breit gefächert.

Die TP4 ist eine Langfeldleuchte in klassischer Form.

Wannenleuchten ebenso wie Lichtbandsysteme oder Arbeitsleuchten lassen sich mit der TP4 optimal ersetzen. Verbaut sind hocheffiziente LEDs, die der kompletten Leuchte (inklusive opaler Abdeckung) zu einer hervorragenden Lichtausbeute verhelfen. LEDs und Netzteile sind aufeinander abgestimmt, um ein flickerfreies Licht zu erzeugen. Durch die opale Optik wird Blendung auf ein Minimum reduziert. Beide Endkappen lassen sich mittels eines Schnellverschlusses einfach öffnen. Mit IK10 und IP 65 ist auch der Betrieb in rauen Arbeitsumgebungen mit Feuchtigkeit und Staub zu realisieren. Über die 1-10V Schnittstelle oder per DALI Signal lässt sich die TP4 dimmen und auch in Lichtsteuerungen einbinden – zum Beispiel in die WSH PRO Building Lichtsteuerung.

Die Vorteile der Universalleuchte TP4:

Farbtemperatur wählbar

Sie können die Lichtfarbe mittels DIP-Schalter auf 4000 K, 5000 K oder 6000 K einstellen (Standardeinstellung 5000 K). Unser Standard für eine Arbeitsbeleuchtung ist 5000 Kelvin. 4000 Kelvin ist für den Einsatz neben LED Panel oder anderer Bürobeleuchtung geeignet. 6000 Kelvin ist eine Variante für Arbeitsbeleuchtung, die auch gebräuchlich ist.

Standardmäßig ist die TP4 auf 5000K  eingestellt.

Einstellbare Leistung

Die Wattage und damit die Lichtausbeute der TP4 lässt sich ebenfalls mittels DIP-Schalter wählen

Die 60 cm Variante ist einstellbar von 13 W über 22 W bis 30 W (Standardeinstellung 22 W)
Die 120 cm Variante ist einstellbar von 32 W über 40W bis 67 W (Standardeinstellung 40 W)
Die 150 cm Variante ist einstellbar von 32 W über 60W bis 67 W (Standardeinstellung 60 W)

Einfachste Montage

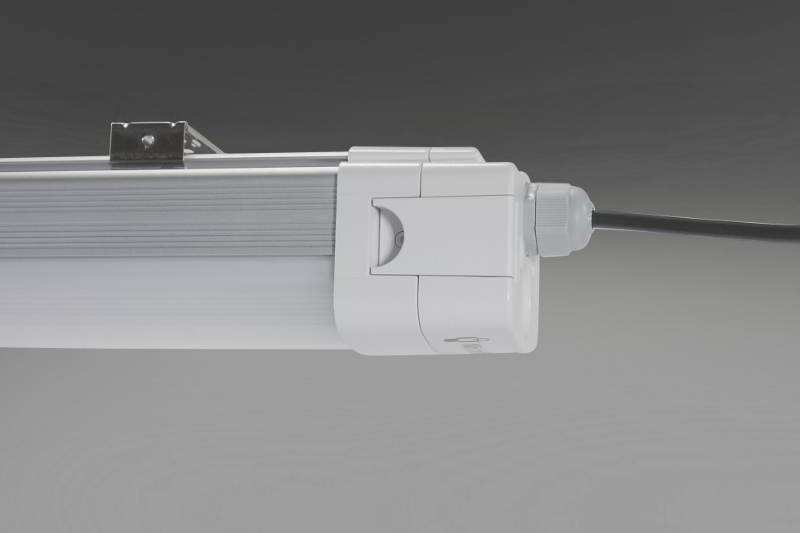

Die werkzeuglose Montage der Leuchte ist sehr einfach möglich. Die Endkappen sind mit Verschlussklips ausgestattet und können so einfach abgenommen werden. Die Verkabelung erfolgt dann über Schnell-Anschlussklemmen.

Auf der Rückseite finden sich Nuten, in die mitgelieferte Clip-Halterungen schnell und einfach eingeclipst werden können. Die Durchverdrahtung der Leuchte ist einfach möglich. Auch hier wird die Verkabelung einfach durch die abnehmbare Verschlusskappe vorgenommen. So lassen sich bis zu 6 TP4 mit Durchgangssteuerung (5-adrige Kabelleitung) aneinanderreihen.

Zugelassen nach DIN10500

Zugelassen für den Einsatz in Lebensmittelbereichen nach DIN 10500 IFS Vers. 6 & BRC Global Standard Food V.7.

Die TP4 ist eine Langleuchte in klassischer Form. Mit ihr lassen sich Wannenleuchten ebenso wie Lichtbandsysteme oder Arbeitsleuchten optimal ersetzen.

Die Leuchtenserie ist in 60 cm (Standardeinstellung: 22 W / DIP 13~31 W), 120 cm (Standardeinstellung: 40 W / DIP 32~67 Watt), 150 cm (Standardeinstellung: 60 W / DIP 32~67 Watt) erhältlich. Die Leistung sowie Lichtfarbe (4000K-[5000K]-6000K) und optionale Sonderfunktionen (z. B. beim optionalen Sensor: Nachlaufzeit, Erfassungsbereich sowie Sensitivität des Lichtfühlers) sind mittels DIP-Schalter, in den beiden End-Deckeln der Leuchte, einstellbar. Für den elektrischen Anschluss der TP4 sind keinerlei Werkzeuge erforderlich.

Verbaut sind hocheffiziente LEDs und Vorschaltgeräte, die der kompletten Leuchte (inklusive opaler Abdeckung) zu einer hervorragenden Lichtausbeute von bis zu 145 Lumen pro Watt verhelfen.

Ob als Arbeitsleuchte, Feuchtraum-Wannenleuchte, Parkhausleuchte oder einfaches Lichtbandsystem – die TP4 ist universell einsetzbar. Durch effiziente LEDs, geringe Blendung, robustes Gehäuse, einfache Montage und breitem Abstrahlwinkel sind die Möglichkeiten hier vielfältig.

Die Universalleuchte TP4 als LED Arbeitsleuchte

Über dem Arbeitsplatz ist die TP4 ein optimales Arbeitslicht. Die breite Lichtabstahlung leuchtet jede Arbeitsfläche gleichmäßig und in jeden Winkel aus. Durch das robuste Gehäuse hält die TP4 auch Schläge und Feuchtigkeit aus. Die flexiblen Montagemöglichkeiten erlauben eine Installation an den verschiedensten Arbeitsplatzsystemen – ob Wandmontage oder Montage an Aluminiumträgersystemen. Auch die Beleuchtung eines schnell drehenden Maschinenteiles ist durch das flickerfreie Licht ohne Stroboskopeffekt möglich.

Die Universalleuchte TP4 als LED Hallenleuchte und Raumleuchte

Als Einzelleuchte in der Raumbeleuchtung macht die TP4 ebenfalls eine gute Figur. Wo sonst oft Wannenleuchten, Langfeldleuchten oder einfach Leuchtstoffröhren eingesetzt wurden, ist mit der Universalleuchte die Umrüstung auf effiziente LED Technik schnell möglich. Auch hier spielt die TP4 ihre Montagefreundlichkeit durch die vielfachen Montagemöglichkeiten und die schnell demontierbaren Endkappen aus. Die breite Abstrahlung und die hohe Lichtausbeute führen zu einer hervorragenden Ausleuchtung niedrigerer Hallen oder Räume.

Die Universalleuchte TP4 als Parkhausleuchte

Hoher Schlagschutz und eine Eignung für feuchte Umgebungen sind Punkte, die in der Parkhausbeleuchtung wichtig sind. Die TP4 glänzt hier aber auch durch eine vandalensichere Montagemöglichkeit. Durch die breite Lichtabstrahlung wird das Licht auch bei niedrigen Deckenhöhen (wie in Parkhäusern oft anzutreffen) in jeden Winkel verteilt. Hier spielt ebenfalls die hohe Lichtausbeute der TP4 ihre Vorteile aus, da mit wenig Energie eine gute Ausleuchtung erzielt werden kann.

Ein wesentlicher Sicherheitsaspekt und damit ein Pluspunkt für Kunden da Angstbereiche effizient und gleichmäßig ausgeleuchtet werden. Weiter lässt sich hier die Beleuchtung durch eine Lichtsteuerung noch effizienter gestalten. Zum Beispiel kann die Beleuchtungsstärke nur dort von einem Orientierungslicht auf einen optimalen Wert hochgedimmt werden, wo sich Kunden aufhalten. Dies reduziert die laufenden Kosten erheblich.

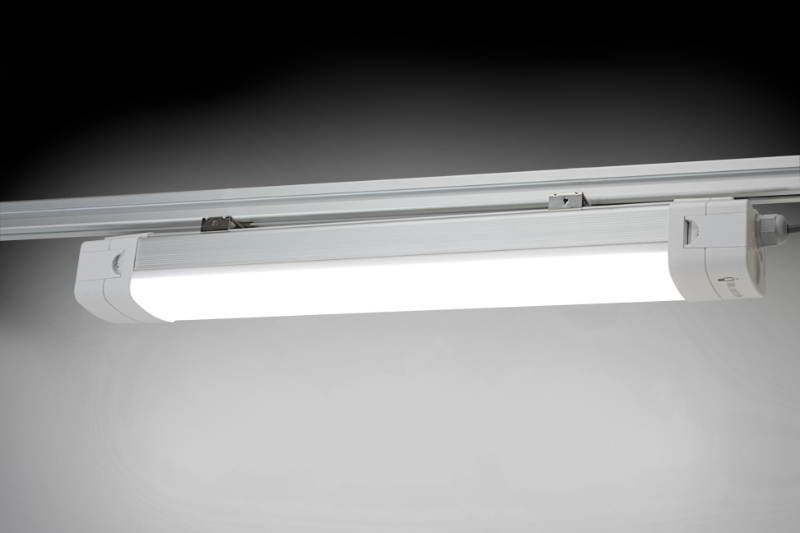

Die Universalleuchte TP4 als Linienlicht

Durch die Möglichkeit der einfachen Durchverdrahtung lässt sich die TP4 als Linienlichtsystem montieren. Ob an einem Träger oder einer abgehängten Schiene montiert – die Möglichkeiten sind vielfältig. Auch hier kommt die Effizienz und die breite Abstrahlcharakteristik der TP4 hervorragend zum Einsatz. Der Einsatz von Lichtsteuerungen ist hier ebenfalls schnell und einfach realisierbar.

Variationen TP4

TP4 60cm

Einstellbare Wattage [Nennlichtstrom bei 5000K]:
13 W [1830 lm], 22 W [3100 lm], 31 W [4360 lm]
Einstellbare Lichtfarbe: 4000 K, 5000 K, 6000 K
Maße: 600x85x78 mm, Länge + 23 mm Kabelverschraubung Durchverdrahtung 2x
Gewicht: 1,3 kg

TP4 120cm

Einstellbare Wattage [Nennlichtstrom bei 5000K]:
32 W [4640 lm], 40 W [5800 lm], 67 W [9710 lm]
Einstellbare Lichtfarbe: 4000 K, 5000 K, 6000 K
Maße: 1200x85x78 mm, Länge + 23 mm Kabelverschraubung Durchverdrahtung 2x
Gewicht: 2,4 kg

TP4 150cm

Einstellbare Wattage [Nennlichtstrom bei 5000K]:
32 W [4640 lm], 60 W [8700 lm], 67 W [9710 lm]
Einstellbare Lichtfarbe: 4000 K, 5000 K, 6000 K
Maße: 1500x85x78 mm, Länge + 23 mm Kabelverschraubung Durchverdrahtung 2x
Gewicht: 2,8 kg

Mögliche Dimmungen

1-10 V optional DALI optional 1-10 V + Mikrowellensensor

Anfrage | Angebot Hallenbeleuchtung Lichtdaten Datenblatt

Technische Daten

Technischen Daten / photometric data

Farbtemperatur / color temperature ¹[Kelvin]: 4000K~5000K~6000K mittels DIP-Schalter stufenweise einstellbar

Lichtfarbe / light color ¹[Color]: natural, daylight, cold

Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80

Abstrahlwinkel / beam angle ¹[>°]: >120°

Aufwärm – Startzeit / warming – start time (60%) [s] [s]: < 0,50 – < 0,5

LED-Chip [Typ]: SMD 2835

Effizienz / efficiency [lm/w]: >145lm/w

Eingangsspannung / input voltage [Volt]: 200-240V AC/DC (24VDC auf Anfrage)

Frequenz / frequenzy [Hertz]: 50-60 Hz

Merkmale / features

Universal: Arbeitsleuchte, Feuchtraum-Wannenleuchte, Parkhausleuchte, einfaches Lichtband und Maschinenleuchte.

IFS-Zertifiziert – für den Einsatz im Lebensmittelbereich nach DIN 10500 IFS Vers. 6 & BRC Global Standard Food V.7 geeignet.

Kompatibel zu unseren Steuerungssystemen: ZigBee [1-10V], WAGO [DALI], CASAMBI [0/1-10V, DALI]

Treiber / driver

Ausgangsspannung Treiber / output voltage driver [Volt]: 36-42 VDC – Stromstärke einstellbar

Leistungsfaktor / power factor [PF]: > 0,95

Dimmbar / dimmable – Schnittstelle / interface ¹: ja/yes – 1-10V (auf Anfrage DALI, Mikrowellensensor)

Betriebstemperatur / operating temperature [°C]: -15°C bis +50°C (kurzzeitige Gebrauchstemp. / short-time-peak +55 °C)

Lagertemperatur / storage temperature [°C]: -15°C bis +50°C

IP-Schutzklasse / IP protection [IP]: IP65

IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK10

Schutzklasse / electrical protection class [SKL]: I

Zertifizierungen / certifications : CE, TÜV, EMC, RoHS, IFS, ENEC, CB, SAA, UL

Treiber sind ENEC zertifiziert / drivers are ENEC certified | UL-Version dieser Leuchte auf Anfrage erhältlich / UL-certified Version of this Luminaire is available

Energieeffizienzklasse / energy class [EEK]: A+

Gewichteter Energieverbrauch / energy consumption [Ec]: 13-67 kWh/1.000h

Nennlebensdauer / lifetime [h]: L70/B10 50.000

Schaltzyklen / switch cycles [x]: 100.000

Material / material

Gehäuse / housing – Farbe / color ¹: Aluminium, Polycarbonat – silber-weiss

auf Anfrage / on demand : 24V-Version, Sondersteckverbindungen, Kabelverbindungen, Sonderbau, etc.

Optik / optics – Farbe / color : Polycarbonat – opal-milchig

Quecksilberfrei / mercury free : ja/yes

Leuchtentyp / light type : LED-Universalleuchte – Bauform: Langleuchte, kompakt

Sockeltyp / socket type : Leuchtmittel integriert

Lieferumfang / delivery included

Leuchte / light [Stück/pcs]: 1 x Leuchte

Netzgerät / driver ¹[Stück/pcs]: 1 x integrierter 1-10V Treiber (auf Anfrage DALI, Sensor, etc.)

Zubehör / accessories [Stück/pcs]: 2 x wasserdicher Leitungsverbinder (zur Durchverdrahtung)

Sonstiges / other : Parkhaus-Halterung (vandalensicher), Schwenkhalter, Drahtseil, Kette

Montagematerial / mounting tools [Stück/pcs]: 2 x Befestigungsklammer inkl. Befestigungsschrauben

Bedienungsanleitung / manual [Stück/pcs]: 1

Garantie / warranty ¹[Jahr/year]: 5

Wichtige Informationen / important information : Bei 60 Watt können max. 6 Leuchten über die Durchverdrahtung betrieben werden.

Modulare Bauweise, vollkommene einstellbarkeit der Leistung und Lichtfarbe über DIP-Schalter, schnelle Montage, wartungsarm, effizient – Sonderversionen auf Anfrage

(¹ Kennzeichnung der möglichen Variationen – die gewählte Variation kann der Artikelbezeichnung entnommen werden)

Auf Anfrage gibt es auch optionale Varianten:

– einstellbarer Mikrowellensensor

– Notlichtleuchte mit 6W im Notbetrieb

– 24VDC Version für Inbetriebnahme an bestehende Maschinenspannungen

– Sondersteckverbindungen wie AC169 Stecksystem, M12 Systemstecker, RSFPM 5/0,5 Stecksystem, etc.

Wartungsarm, effizient, multifunktional und schnell Montiert eignet sich die TP4 für eine Vielzahl von Anwendungen
