LED Lichtbandsystem Andox und Redox für Industrie und Gewerbe

Andox sowie Redox sind hocheffiziente LED Lichtbandsysteme, optimal geeignet für modernste LED Hallenbeleuchtung.

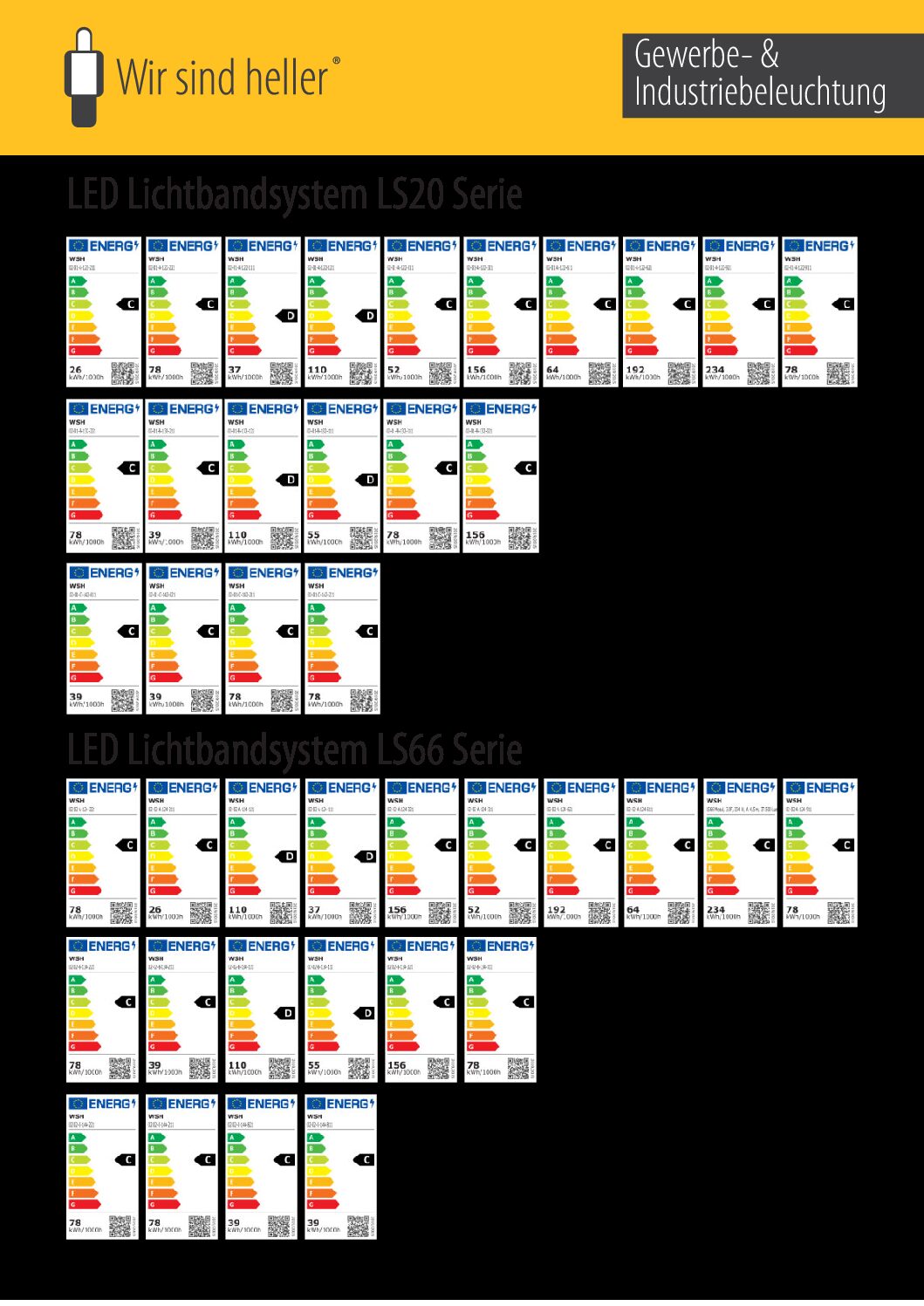

wsh-energielabel-B
LED Lichtbandsystem LS20 LS66
LED Lichtbandsystem Andox Redox
Vorbereitet für Lichtsteuerung
Dimmbar
lebensdauer 100000 stunden
UV Beständig
IFS Food DIN 10500 zertifiziert
amoniakbestaendig
IP66

Das durchgängige Leuchtenkonzept überzeugt bei allen Punkten:

Unser Lichtbandsystem: Einfachste Montage durch selbsttragende Leuchten

Das Lichtbandsystem besticht durch schnelle, werkzeuglose Montage. Hier ist alles bis ins Detail auf Effizienz abgestimmt. Es ist selbsttragend. Muss bei anderen LED Lichtbändern zuerst ein Tragschienensystem aufgehängt werden, in das dann die LED Module montiert werden, ist es hier wesentlich einfacher. Madox, Andox und Redox basieren beide auf einem kompletten System, welches einfach ineinander geklickt wird. Ohne Werkzeug, sicher vor Verdrahtungsfehlern. Die Leuchten sind in 1,5 Metern und 4,5 Metern erhältlich und können in Lichtlinien von bis zu 100 Meter (Redox bis 60 Meter) durchgehend verbaut werden. Sparen Sie Kosten über extrem reduzierte Montagezeiten.

Höchste Effizienz

Durch optimal aufeinander abgestimmte Komponenten und höchste Qualität erreicht das Lichtbandsystem eine Effizienz von 190 Lumen pro Watt effektiv.

Mit Lichtbandsystemen höchste Flexibilität

30°, 80° oder 160° – das Lichtbandsystem lässt sich auf jede Hallenbeleuchtung anpassen. Die breite Abstrahlcharakteristik sorgt für eine absolut homogene Ausleuchtung auch von geringeren Deckenhöhen. Dagegen können höhere Hallen mit der tiefstrahlenden Version ausgeleuchtet werden.  Darüber hinaus sind alle Leuchten noch in 2 verschiedenen Wattagen erhältlich. Andox und Redox bieten alle Abstrahlcharakteristiken, die für eine perfekte Ausleuchtung der verschiedensten Hallen benötigt werden.

Lichtbandsystem Andox, Medox, Redox und Lichtsteuerungen

Neben der nicht dimmbaren Standardversion gibt es verschiedene Möglichkeiten, das Lichtbandsystem zu steuern. Eine DALI Variante bindet die Leuchtenserie in modernste Lichtsteuerungen ein. Damit kann die Leuchtenserie mit Sensoren, Tastern, Tablets oder anderen Eingabegeräten sicher gesteuert werden. Zu empfehlen ist hier die WAGO DALI Steuerung zur einfachen Konfiguration.

Sonderzubehör

Für die Leuchtenserie gibt es eine Vielzahl an ergänzendem Zubehör.

Notlichtfunktion

Ein Notlicht-Modul ist sowohl mit dezentralem Wechsel-Akku als auch für Zentralbatterie erhältlich.
In der Notlicht Funktion hält die Akku-Lösung 3 Stunden bei 1000 Lumen Lichtabgabe und 1 Stunde bei 2000 Lumen Lichtabgabe. Die Funktionsprüfung wird über eine rote WarnLED oder optional zentral gesteuert.

3-Phasen Schienensystem

In das Madox und Andox kann ein Modul mit einem verbauten Eutrac 3-Phasen Schienensystem eingesetzt werden. Hier ist es möglich, 3 Phasen Schienenstrahler zur gezielten Ausleuchtung von Waren und Ausstellungsstücken
einzuplanen.

Zertifikate

Das Lichtbandsystem ist ENEC zertifiziert. Für den Einsatz in Sporthallen und anderen Sportstätten sind beide Systeme ballwurfsicher. (Eine „ballwurfsichere Montage“ muss durch den ausführenden Monteur gewährleistet werden.) Die Leuchten sind ebenfalls IFS, BRC, HACCP zertifiziert, um im Lebensmittelbereich eingesetzt werden zu können. Alle LED-Lichtbänder sind schlagfest (IK08)

Unterschiede Lichtbandsystem Madox, Andox und Redox

In den Grundmerkmalen sind beide Systeme gleich. Der Unterschied liegt in der IP Klasse. Ist das Madox und Andox in die Schutzklasse IP20 einordbar, erreicht das Redox die Schutzklasse IP66. Dadurch ergeben sich natürlich einige Unterschiede in den Komponenten wie Steckverbindungen und Gehäusen. Daraus wiederum resultieren unterschiedliche Einsatzgebiete.

Ist das Andox für die meisten Anwendungsfälle geeignet, kann das Redox bei Umgebungen mit höheren Anforderungen eingesetzt werden:

Besonderheiten der Redox

Staub + Nässe + NH3 Ammoniak
Für den Einsatz in feuergefährdeten Betriebsstätten gemäß EN 60598-2-24 ist das Redox mit D Kennzeichnung zugelassen. Ebenso für Bereiche mit hoher Staub-Belastung wie in Tischlereien und anderen Betrieben der Holzverarbeitung. Nässe macht dem IP66 Lichtbandsystem nichts aus. So kann es auch in Kühlhäusern und anderen Hallen mit feuchtem oder teilweise feuchtem Klima verwendet werden.

NH3 beständig für den Einsatz in Ställen

In der Version NH3 ist dieses Lichtband auch beständig gegenüber ammoniakhaltiger Stallluft und damit als LED-Lichtband für den Einsatz in landwirtschaftlichen Betrieben geeignet. Auch das flimmerfreie Netzteil ist optimal für den Einsatz im Stall konzipiert.

Master / Slave Variante

Es kommt immer wieder vor, dass eine Lichtlinie komplett eine zu hohe Beleuchtungsstärke erzielt und eine Dimmung unwirtschaftlich ist. Für diese Fälle eignet sich die Master/Slave Variante. Hier werden 4,5 Meter Lichtband in 3 Segmente aufgeteilt. Im Master sind 2 Leuchtmodule, eine Blindabdeckung und die Elektronik verbaut. Daran anschließend im Slave 2 Blindabdeckungen und ein Leuchtenmodul. So kann die Beleuchtungsstärke um 50% reduziert werden. Die Optik bleibt durchgehend erhalten aber die Anschaffungskosten sind geringer.

Lichtbandsystem Anwendungsbereiche

Durch das durchdachte Konzept ergeben sich eine Vielzahl verschiedener Anwendungsbereiche.

Kühlhäuser, Produktionshallen, Lagerhallen, Logistik, Supermarkt, Baumarkt, Werkstätten, Gartencenter, Autohaus und Industriehallen. Parkhäuser, Reithallen und in Agrarunternehmen. Hochregalhallen, Lagerhallen.

In der Pharma-Industrie, Lebensmittelindustrie, Landwirtschaft, Industrie, Automotive oder bei Retailern.

Dort wo eine erhöhte Staubbelastung in einer feuergefährdete Betriebsstätte vorliegt wie z.B. Tischlerei, Möbelproduktion, Papierverarbeitung, Holzverarbeitung

In Sportstätten wie z.B. Sporthallen oder Tennishallen.

Anfrage | Angebot Online Lichtplanung Lichtdaten Datenblatt
Online Lichtplanung

Redox

22 W | IP66 | 1,5 m | 4160 Lumen
31 W | IP66 | 1,5 m | 5840 Lumen
44 W | IP66 | 1,5 m | 8320 Lumen
54 W | IP66 | 1,5 m | 10250 Lumen
66 W | IP66 | 1,5 m | 12500 Lumen

31 W | IP66 | 4,5m | 6250lumen
66 W | IP66 | 4,5 m | 12500 Lumen
93 W | IP66 | 4,5 m | 17500 Lumen
132 W | IP66 | 4,5 m | 25000 Lumen
162 W | IP66 | 4,5 m | 30750 Lumen
198 W | IP66 | 4,5 m | 37500 Lumen

Andox, Madox

22 W | IP20 | 1,5 m | 4160 Lumen
31 W | IP20 | 1,5 m | 5840 Lumen
44 W | IP20 | 1,5 m | 8320 Lumen
54 W | IP20 | 1,5 m | 10250 Lumen
66 W | IP20 | 1,5 m | 12500 Lumen

31 W IP20 | 4,5m | 6250lumen
66 W | IP20 | 4,5 m | 12500 Lumen
93 W | IP20 | 4,5 m | 17500 Lumen
132 W | IP20 | 4,5 m | 25000 Lumen
162 W | IP20 | 4,5 m | 30750 Lumen
198 W | IP20 | 4,5 m | 37500 Lumen

wsh-energielabel-B

Lichtbandsystem Andox, Madox, Redox technische Daten

 Lichttechnische Daten

  • Farbtemperatur [Kelvin]: 4000K, 5000K, 6000K
  • Farbwiedergabeindex [Ra]: > 80
  • Lichtfarbe: neutralweiß, tageslichtweiß
  • Abstrahlwinkel: 30°, 80°, 160°, Asymmetrisch, doppelt Asymmetrisch
  • Aufwärmzeit (60 %) [s]: < 0,50 s
  • Startzeit [s]: < 0,5 s

 LED Daten:

  • Effizienz: 190lm/Watt, CRI>80

Elektrische Daten

  • Nennspannung [Volt]: 100-240V (AC), 50-60 Hz
  • Nennlebensdauer [h]: > 100.000 h L80/B10
  • Bemessungslebensdauer [h]: > 100.000 h
  • Schaltzyklen: > 25.000
  • Lichtstromerhalt Nennlebensdauerende: > 0,80
  • Lichtstromerhalt Nutzlebensdauerende: > 0,80
  • Leistungsfaktor (PF): > 0,98
  • Betriebstemperatur [°C]:  -40°C bis 45°C
  • Lagertemperatur [°C]:  -40°C bis 45°C
  • Dimmbar: nondimm, 50%, DALI
  • Steuersignal: optional

Material

  • Gehäuse:  silber E6-EV1 eloxiertes Aluminiumprofil
  • Gehäusefarbe:  grau, alu, eloxiert
  • Abdeckung: Polycarbonat
  • Abdeckungsfarbe: opal-diffusor
  • Quecksilberfrei: Ja

Zertifikate und Standards

  • Zertifikate Leuchte:  CE, RoHS, ENEC
  • Schutzklasse: I
  • Energieeffizienzklasse B

Spezifikationen

  • Ausrichtung: waagerecht, fest, linear
  • Sockel/Fassung: Leuchtmittel integriert (nicht auswechselbar)
  • Typ/Form: Lininenlicht-System Andox bis max. 100 m (Madox, Redox bis 60 Meter)

Lieferumfang

  • Lichtband inkl. Netzgerät [Stk]: 1
  • Steckverbinder: 1

Angaben zur Produktsicherheit
Hersteller: WSH GmbH, Dörspestraße2, 51702 Bergneustadt
Kontakt: info@wirsindheller.de

Lichtbandsystem Garantie: 5 Jahre
