LED Straßenleuchte Serie MStreet

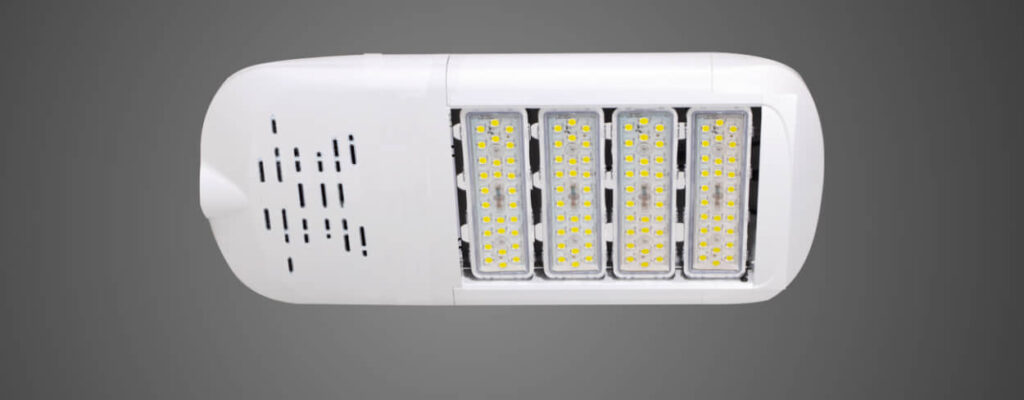

WSH Strassenleuchte MStreet
WSH Strassenleuchte MStreet

Im gleichen Prinzip wie unsere MH Serie gestaltet, schöpft auch die LED Straßenleuchte MStreet die Vorteile eines modularen Aufbaus aus. Konzipiert für die Beleuchtung von Straßen, Gehwegen, Parkplätzen, Firmengeländen oder Parks mit LED Licht.
Die MH Serie ist eine Modular an die Beleuchtungssituation anpassbare LED Straßenleuchten Serie.

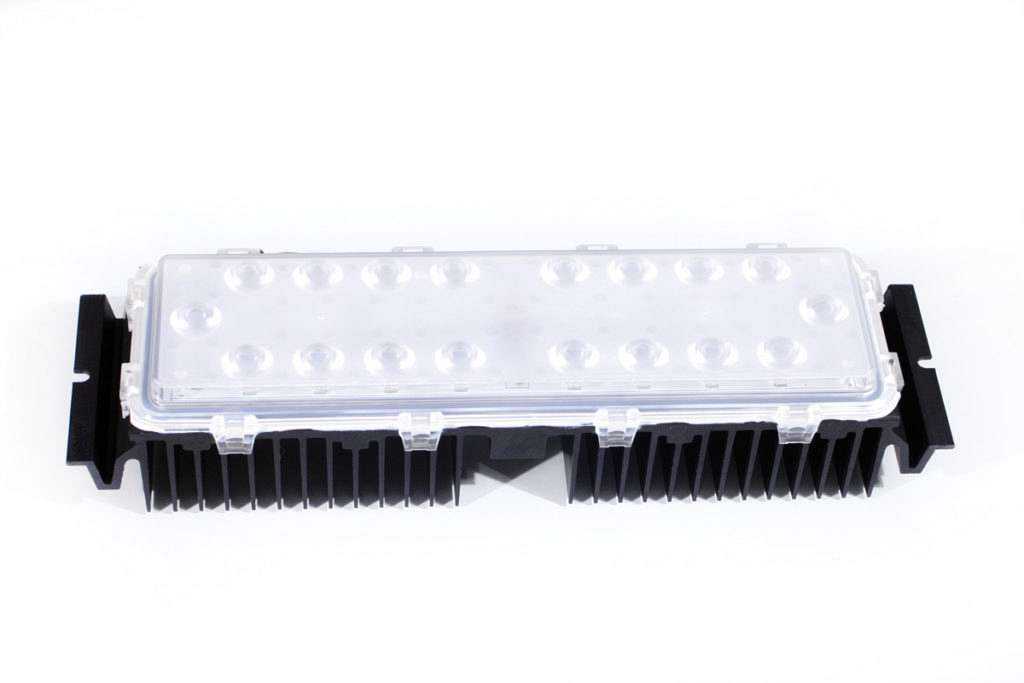

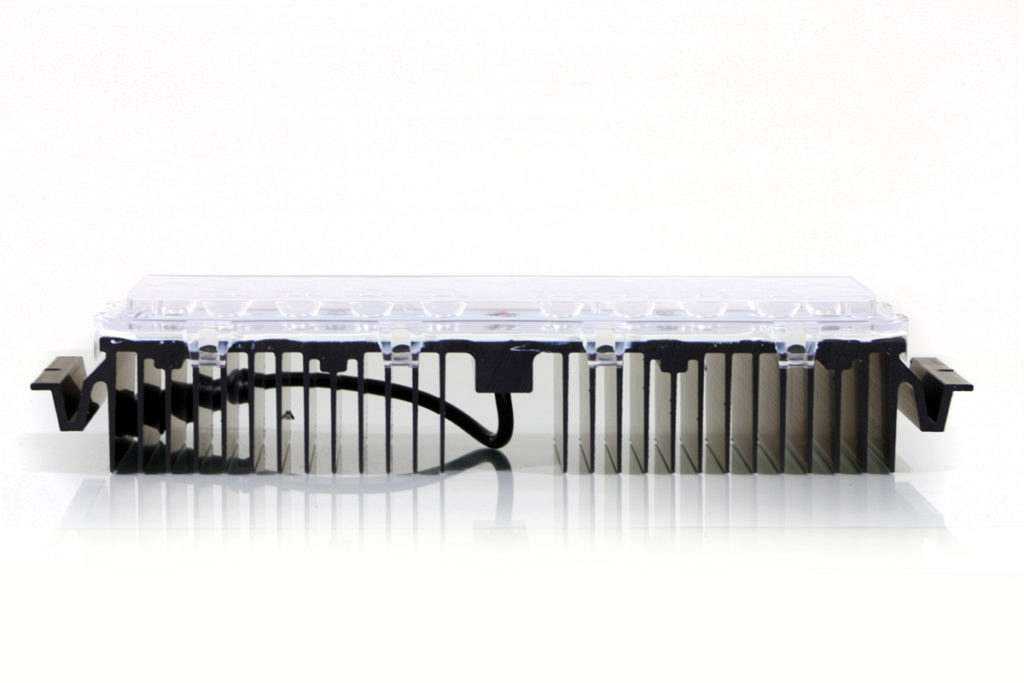

Einzelne LED Module mit je 40W werden zu einem Strahler zusammengefasst, der mit bis zu 4 Modulen 26000 Lumen Lichtleistung ergibt. Alle Module haben IP 68 und können mit verschiedenen Optiken versehen werden. Eine Batwing Variante zur breiten Ausleuchtung ist wählbar.
Durch eine ausgereifte Kühlung erreichen die Module eine Lebensdauer von über 50.000 Stunden L70.
Die so zusammenstellbaren Strahler bewältigen auch im Außenbereich nahezu jede Beleuchtungssituation.
Durch die Qualität der verbauten Komponenten geben wir auf die Straßenleuchte eine Garantie von 5 Jahren
Weiterer Vorteil der modularen Bauweise: Einzelne Module werden untereinander und mit den Treibern mittels wasserdichten Doppel-Kupplungen verbunden und können jederzeit – auch im laufenden Betrieb – ausgewechselt werden.

LED Straßenleuchte MStreet Variationen

LED Straßenleuchte MStreet 1 Modul

  • Leistung: 40 W
  • Lumen: 6500 lm
  • Maße: 430 mm x 330 mm x 90 mm
  • Gewicht: 4,8 kg

LED Straßenleuchte MStreet 2 Module

  • Leistung: 80 W
  • Lumen: 13000 lm
  • Maße: 470 mm x 330 mm x 90 mm
  • Gewicht: 5,6 kg

LED Straßenleuchte MStreet 3 Module

  • Leistung: 120 W
  • Lumen: 19500 lm
  • Maße: 550  mm x 330 mm x 90 mm
  • Gewicht: 6,7 kg

LED Straßenleuchte MStreet 4 Module

  • Leistung: 160 W
  • Lumen: 26000 lm
  • Maße: 630 mm x 330 mm x 90 mm
  • Gewicht: 7,8 kg

Technische Daten LED Straßenleuchte

Technischen Daten / photometric data

Nennlichtstrom / luminous flux ¹[Lumen]: 6500 lm je Modul
Farbtemperatur / color temperature ¹[Kelvin]: Standard 4000K | auf Anfrage 3000K, 5000K, 5700K
Lichtfarbe / light color ¹[Color]: natural | warm, cold
Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: Standard CRI>70
Abstrahlwinkel / beam angle ¹[>°]: Batwing | auf Anfrage
Aufwärm – Startzeit / warming – start time (60%) [s] [s]: < 0,50 – < 0,5
LED-Chip [Typ]: Lumileds 5050*28
Effizienz / efficiency [lm/w]: <160lm/w (CHIP <170 lm/w)
Nennleistung / rated power [Watt]: 40W 80W 120 W 168 W (1 Leuchtmodule á 40W)
Eingangsspannung / input voltage [Volt]: 100-240Vac / 127-250Vdc
Frequenz / frequenzy [Hertz]: 50~60Hz

Merkmale / features

LED’s der neusten Generation, höchste Effizienz, leichte Revisions- & Wartungsmöglichkeit, kompaktes Design, geringes Gewicht
Die Montage & Wartung der Leuchte kann durch eine einzelne Person durchgeführt werden (Schnellmontage & Wartungsfunktion)

Treiber / driver

Ausgangsspannung Treiber / output voltage driver [Volt]: 45VDC / 0,80 – 0,85A
Leistungsfaktor / power factor [PF]: >0,96
Dimmbar / dimmable – Schnittstelle / interface ¹: ja/yes – Standard 1-10V | auf Anfrage DALI, WSH-ZigBee
Betriebstemperatur / operating temperature [°C]: -40°C bis +50°C
Lagertemperatur / storage temperature [°C]: -40°C bis +50°C
IP-Schutzklasse / IP protection [IP]: IP68 (Modul) // IP67 Netzteil
IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: IK09
Schutzklasse / electrical protection class [SKL]: I
Zertifizierungen / certifications : CE, EMC, RoHS
ENEC zertifizierte Treiber / ENEC certified drivers
Energieeffizienzklasse / energy class [EEK]: A++
Gewichteter Energieverbrauch / energy consumption [Ec]: 40/80/120/160 kWh/1.000h
Nennlebensdauer / lifetime [h]: L80 / > 60.000h
Schaltzyklen / switch cycles [x]: 100.000

Material / material

Gehäuse / housing – Farbe / color ¹: Aluminium – RAL 7043, weiß
auf Anfrage / on demand – Farbe / color : RAL 9003, schwarz / RAL 7045, grau
Optik / optics – Farbe / color : Polycarbonat – Linsenoptik
Quecksilberfrei / mercury free : ja/yes
Leuchtentyp / light type : LED-Modul – Bauform: rechteckig, kompakt
Sockeltyp / socket type : Leuchtmittel integriert (modularer Aufbau)
Aufnahme für Mastzopf Ø57-63 mm

Lieferumfang / delivery included

Leuchte / light [Stück/pcs]: 1 x Leuchte einschl. Leuchtmodul
Netzgerät / driver ¹[Stück/pcs]: 1 x Treiber 1-10V
Zubehör / accessories [Stück/pcs]: 1 x Gehäuse inkl. Mastaufnahme für Ø 57-63mm
Bedienungsanleitung / manual [Stück/pcs]: 1
Garantie / warranty ¹[Jahr/year]: 5
Wichtige Informationen / important information :
Modulare Bauweise, leichter Austausch von Komponenten wie Treiber und Module durch wasserdichte Kabelverbinder.
(¹ Kennzeichnung der möglichen Variationen – die gewählte Variation kann der Artikelbezeichnung entnommen werden)

Lichtdaten LED Straßenleuchte MStreet

Lichtdaten der Strahler im IES-Format zur Berechnung in Dialux oder Relux finden Sie in unserem Downloadbereich. Sollten Sie Hilfe bei der Berechnung benötigen oder weitere Fragen haben, können Sie uns jederzeit kontaktieren.
