Lichtkonzept LED Röhren
Lichtkonzept LED Röhren

LED Konzept LED Röhren

Lichtbänder mit G13 Fassungen für herkömmliche Leuchtstoffröhren findet man häufig in der Hallenbeleuchtung und im Einzelhandel. Einfache Montage und günstige Leuchtmittel sind dabei die Entscheidungskriterien. Mit LED Technik lässt sich die Beleuchtungsanlage nun mit T5 und T8 LED Röhren bestücken. So erreicht man eine energieeffizientere Beleuchtung und verringert die Wartungskosten auf ein Minimum.

Bei der Umrüstung stellen sich einige Fragen, die wir hier kurz anreißen möchten:

Umrüstung Halterungen mit Starter (KVG, VVG)

Eine Leuchte mit KVG/VVG ist erkennbar durch den verbauten Starter.
Hier braucht lediglich der Starter gegen eine Starterbrücke (im Lieferumfang der LED Röhre) ausgewechselt werden. Danach wird die LED Röhre einfach in die Fassung eingesetzt (Auf die Seite der Einspeisung achten!).

Umrüstung Halterungen mit elektronischem Vorschaltgerät (EVG)

Eine Leuchte mit EVG ist am fehlenden Starter erkennbar. Hier muss eine LED-Röhre eingesetzt werden, welche speziell für diesen Anwendungsfall ausgelegt ist. Die Elektronik unterscheidet sich von der einer LED-Röhren für ein KVG/VVG. Wichtig ist ein Test vor einer flächendeckenden Umrüstung. Nur dadurch kann festgestellt werden, ob der in der LED-Röhre verbaute Treiber mit dem EVG des Geräteträgers der Leuchtstoffröhre kompatibel ist. Verschiedene Treiber sind verfügbar und können getestet werden.
Alternativ ist es auch möglich, das EVG aus dem Geräteträger auszubauen. Dies muss zwingend durch Fachpersonal vorgenommen werden. Die LED-Röhre für KVG kann dann verwendet werden, da diese Bauart direkt an 230VAC verwendet werden kann.

Lichtleistung

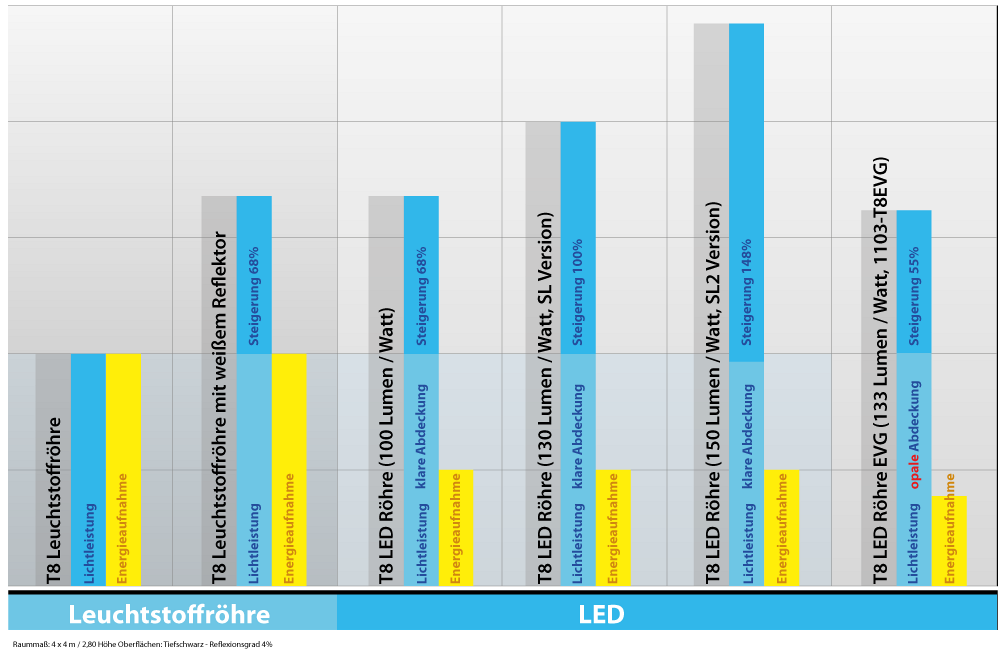

Um Ihnen eine Idee zu geben, welche Lichtleistung Sie bei der Umrüstung zu erwarten haben, vergleichen wir nachfolgend einige Röhren.
Vorausgesetzt wurde ein Testraum mit den Maßen 4 x 4 Meter und einer Höhe von 2,80 Meter. Alle Oberflächen wurden schwarz gefärbt, um Reflexionen möglichst gering zu halten. Mittig im Raum wurde eine T8 mit 1500mm Länge eingeplant. Die Lichtleistung bezieht sich auf die mittlere Beleuchtungsstärke. Alle LED Röhren wurden mit klarer Abdeckung eingeplant. Opale Abdeckung verringert die Lichtleistung um ca. 10-15%.
(Weitere Daten können Sie der Lichtplanung entnehmen)

Leuchtstoffröhre 58W

T8 Leuchtstoffröhre

Leuchtstoffröhre mit weißem Reflektor

T8 Leuchtstoffröhre mit weißem Reflektor

T8 LED Röhre (100 Lumen / Watt)

T8 LED Röhre (100 Lumen / Watt)

LED Röhren
1T8-1500-30-K-v
1500mm 30W 3000 Lumen
VDE Zertifiziert

T8 LED Röhre (130 Lumen / Watt, SL Version)

T8 LED Röhre (130 Lumen / Watt, SL Version)

LED Röhren SL
1T8-1500-30-SL-v
1500mm 30W 3850 Lumen
VDE Zertifiziert

T8 LED Röhre (150 Lumen / Watt, SL2 Version)

T8 LED Röhre (150 Lumen / Watt, SL2 Version)

LED Röhren SL2
1T8-SL2-1500-30-v
1500mm 30W 4500 Lumen
VDE Zertifiziert

lichtberechnung led roehre fuer evg

T8 LED Röhre EVG (133 Lumen / Watt, opal)

LED Röhren EVG
1103-T8EVG-1500-21-v
1500mm 21W 2800 Lumen
VDE Zertifiziert

Lichtkonzepte zum Download als PDF

Konzept Vergleich Leuchtstoffröhren LED Röhren
