Konzept LED Hallenstrahler
Konzept LED Hallenstrahler

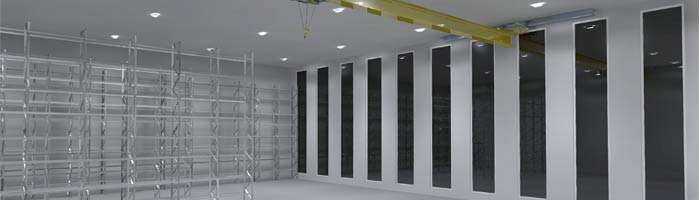

Konzept LED Hallenbeleuchtung

Hallen für Montagearbeiten, Metallverarbeitung und ähnliche Arbeiten werden laut DIN 12464 flächig mit 300 Lux beleuchtet. Dabei ist auf gleichmäßige Ausleuchtung und geringe Blendung zu achten.
Industriehallen haben die verschiedensten Maße. Um Ihnen einen Eindruck der verwendeten Strahler zu ermöglichen, konzentrieren wir uns auf eine kleinere Musterhalle mit den Maßen 50 x 30 Metern in verschiedenen Hallenhöhen.

LED Hallenstrahler MH Plus

Hallenhöhe 6 Meter = 24 Stück MH5 Plus 200W 90° Abstrahlwinkel
Hallenhöhe 12 Meter = 24 Stück MH5 Plus 200W 60° Abstrahlwinkel
Hallenhöhe 16 Meter = 24 Stück MH6 Plus 240W 60° Abstrahlwinkel

LED Hallenstrahler IB+ LED

Hallenhöhe 6 Meter = 48 Stück IB+ 120W 90° Abstrahlwinkel
Hallenhöhe 12 Meter = 24 Stück IB+ 240W 60° Abstrahlwinkel
Hallenhöhe 16 Meter = 28 Stück IB+ 240W 60° Abstrahlwinkel

Eingesetzt werden unsere MH Plus LED Hallenstrahler, die äußerst zuverlässig, lichtstark und dimmbar sind. Wird ein den herkömmlichen Pendelstrahlern nachempfundenes System gewünscht, wird unsere IB+ Serie eingesetzt.

Werden Bereiche der Halle nicht über den ganzen Arbeitstag benötigt, können diese über einen Präsenzmelder automatisch geschaltet werden.
Dabei dimmt man die LED Hallenstrahler in dem Bereich bei nicht Nutzung auf ca. 20% herunter.

Ist die Halle mit Oberlichtern oder größeren Fensterfronten versehen, lohnt es, über den Einsatz einer tageslichtabhängigen Steuerung nachzudenken. Dabei werden die LED Hallenstrahler bei Tageslichteinfall heruntergedimmt, bis die benötigte Beleuchtungsstärke erreicht ist.
Die Energieeinsparung kann hierbei bis zu 40% betragen, ohne auf eine DIN-gerechte Beleuchtung zu verzichten.

Sowohl präsenzabhängige als auch tageslichtabhängige Steuerung werden über die WSH Lichtsteuerung ohne zusätzliche Verkabelung realisiert (Funksteuerung). Dies hat den Vorteil, dass bei einer möglichen späterer Nutzungsänderung die Beleuchtung einfach umkonfiguriert werden kann.

Mit dem untenstehenden Tool können Sie eine online Lichtplanung mit Wir sind heller Produkten erstellen. Aus den eingetragenen Werten errechnet dieses Tool die Anzahl der benötigten Leuchten für Ihren Raum und die gewünschte Beleuchtungsstärke.
Beleuchtungsstärke
Tragen Sie hier Ihre gewünschte Beleuchtungsstärke in Lux ein. Diese liegt meist zwischen 300 und 500 Lux. Genauere Werte können Sie in unserer Seite über die Arbeitsstättenrichtlinie nachlesen.
Leuchten
Hier finden Sie einige unserer Leuchten aufgelistet. Artikelnummer, Bezeichnung und Lumen sind hier schon vorgegeben und können mittels des Dropdown-Menüs ausgewählt werden. Sollte die von Ihnen gewünschte Leuchte nicht dabei sein, kontaktieren Sie uns bitte kurz, wir pflegen dann die Daten schnellstmöglich ein.
Raummaße
Für die Berechnung sind Länge, Breite und Höhe nötig. Die Größe des Raumes ist nicht eingeschränkt. Sie können hier eine Hallenbeleuchtung genauso wie einen Büroraum planen.

Sind alle Werte eingetragen, können Sie die Berechnung starten.
Bitte beachten Sie, dass die von der online Lichtplanung ausgegebenen Werte keine professionelle Lichtplanung ersetzen. Einige Aspekte werden hier nicht berücksichtigt - aber als Anhaltspunkt und für semi professionelle Zwecke ist die Berechnung durchaus brauchbar. Sie können nach der Berechnung die Werte der online Lichtplanung einfach an uns weiterleiten. Wir erstellen Ihnen dann ein professionelles Angebot.

Berechnung:

Gewünschte Beleuchtungsstärke (Lux):

Leuchte


Abstrahlwinkel (Optik) der Leuchte (ohne °):

Länge Raum:

Breite Raum:

Höhe Raum:


Diese Komponenten benötigen Sie:

Konzept LED Hallenbeleuchtung: LED Hallenstrahler

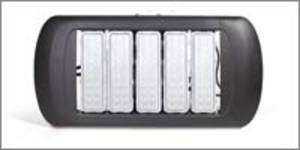

LED Hallenstrahler MH

LED Hallenstrahler MH Plus Serie
1MH105-90-3
5 Module, 200W, 22000 lm, dimmbar
Breiterer Abstrahlwinkel für geringere
Deckenhöhen

LED Hallenstrahler MH Plus Serie
1MH105-90-3
5 Module, 200W, 22000 lm, dimmbar
Schmalerer Abstrahlwinkel für höhere
Decken

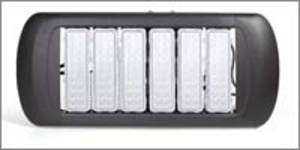

LED Hallenstrahler MH Plus Serie
1MH106-60-3
6 Module, 240W, 26400 lm, dimmbar

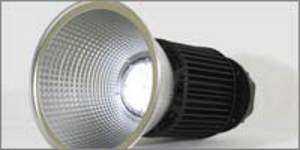

LED Hallenstrahler IB+

LED Hallenstrahler IB+ Serie
IB+120-50
120W, 12000 lm, optional dimmbar
Abstrahlwinkel wird über den Reflektor
definiert (im Lieferumfang enthalten)

LED Hallenstrahler IB+ Serie
IB+240-50
240W, 22500 lm, optional dimmbar
Abstrahlwinkel wird über den Reflektor
definiert (im Lieferumfang enthalten)

Konzept LED Hallenbeleuchtung: Lichtsteuerung

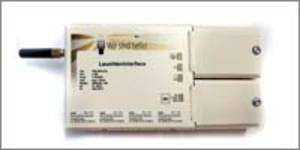

Lichtsteuerung Leuchtenmodul

Zigbee Leuchtenmodul
ZIG-L1000
WSH-Lichtsteuerung
1 x je Strahler

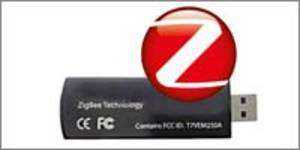

Funk-Dongle
ZIG-L3000
WSH-Funk-Dongle, inkl. Software
Einmalig

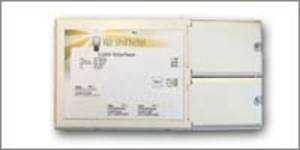

Zigbee Lichtsensormodul
ZIG-L2100
WSH-Lichtsteuerung
1 x je Modul

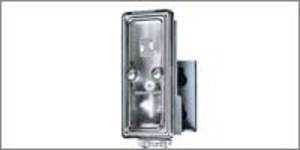

Lichtsensor LF/w/D
DA5121010
WSH-Lichtsteuerung

Zigbee PIR-Sensormodul
ZIG-L2000
WSH-Lichtsteuerung
1 x je Modul

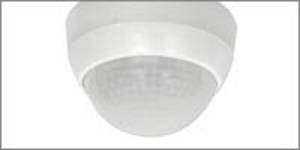

PIR Sensor
1PR92580
Decken Präsenzmelder PD4 1 Kanal
1x Pro Feld

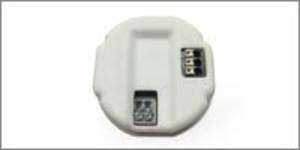

Zigbee Tastermodul
ZIG-L2200
WSH-Lichtsteuerung

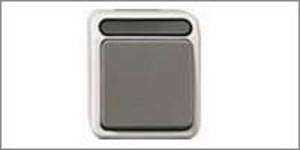

Taster
1MEG344039
Wipptaster

Weitere Produkte und Beratung finden Sie unter LED Hallenbeleuchtung

Weitere LED Hallenstrahler finden Sie unter LED Hallenstrahler

Konzept LED Hallenbeleuchtung zum Download als PDF
