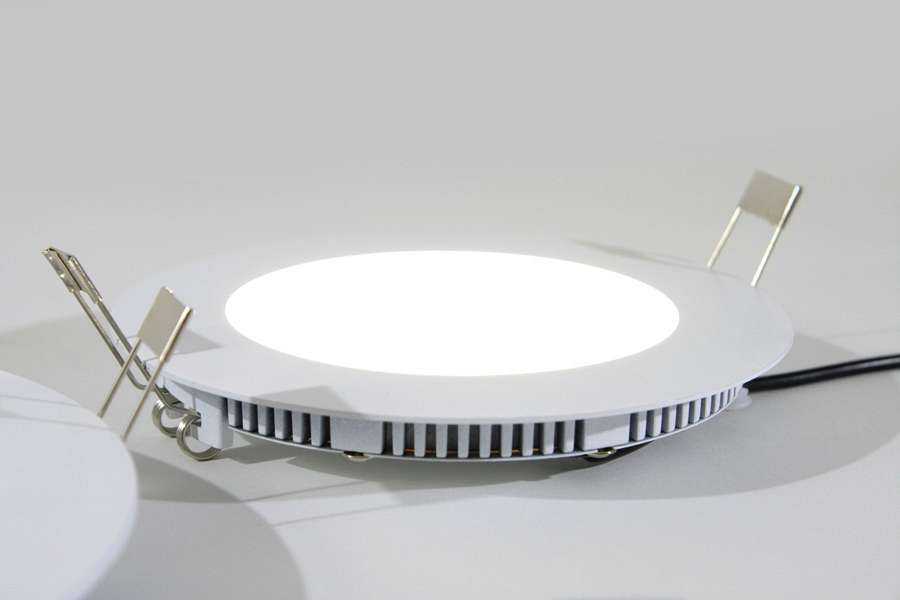

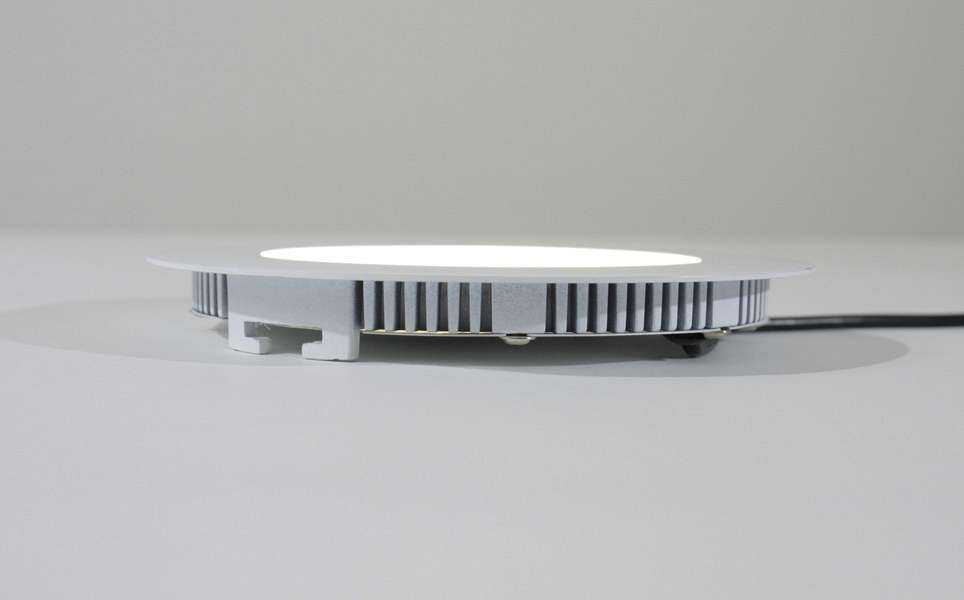

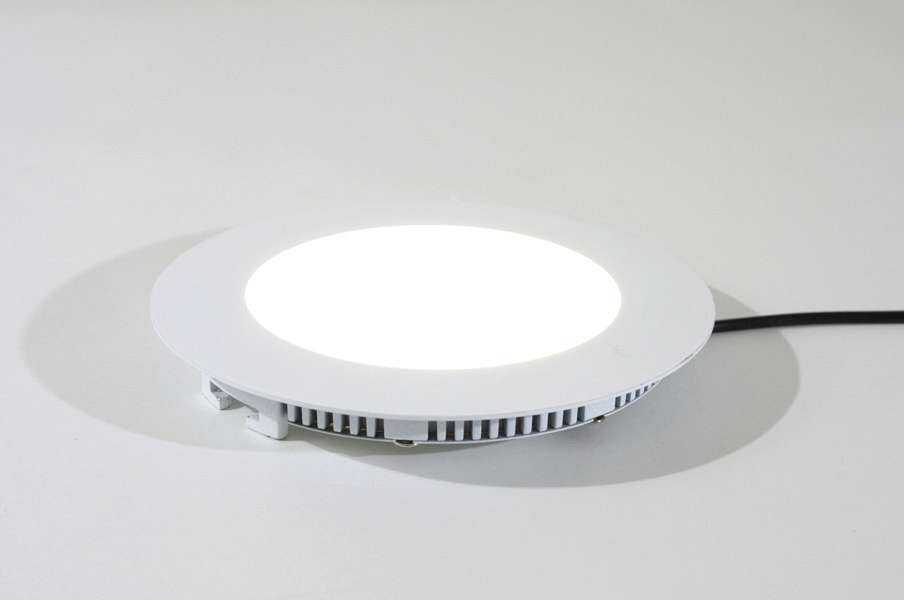

WSH LED Downlight RPL

LED Downlights Serie RPL

Wer ein flaches Downlight mit einer breiten Lichtverteilung benötigt, ist mit der RPL Serie gut beraten. Die Einbaustrahler sind technisch wie ein LED Panel gefertigt – das Licht wird über LEDs im Rand in die Leuchte gebracht. Hier wird es gleichmäßig abgestrahlt. Durch diese Technik sind die RPL Downlights – ähnlich wie LED Panel – äußerst blendfrei. Ebenfalls bedingt durch den Aufbau wird das Licht breit abgestrahlt. So eignen sich die RPL zur Allgemeinbeleuchtung. Vom Wohnraum über Büro bis zur Flurbeleuchtung werden sie oft verwendet. Durch den geringen Aufbau wird eine äußerst geringe Einbautiefe verwirklicht.

RPL06

Nennlichtstrom [Lumen]: 500, 520, 540 Lumen
Nennleistung [Watt]: 6,00 W
Farbtemperatur [Kelvin]: 3000K, 4000K, 6000K
Dimmbar: TRIAC, 1-10V, DALI
IP-Schutzklasse / IP protection [IP]: IP44
Einbaumaße (mit Klammern) (E-Ø/G-Ø/H) [mm]: Einbau-Ø 105 mm/Gesamt-Ø 115 mm/H 20 mm
Maße (ohne Klammern) (E-Ø/G-Ø/H) [mm]: Einbau-Ø 95 mm/Gesamt-Ø 115 mm / H 12 mm
Gewicht netto / net weight [kg]: 0,15
Gewichteter Energieverbrauch / energy consumption [Ec]: 7,0 kWh/1.000h
Energieeffizienzklasse (A – E): A

RPL10

Nennlichtstrom [Lumen]: 780, 790, 800 Lumen
Nennleistung [Watt]: 10,00 W
Farbtemperatur [Kelvin]: 3000K, 4000K, 6000K
Dimmbar: TRIAC, 1-10V, DALI
IP-Schutzklasse / IP protection [IP]: IP44
Einbaumaße (mit Klammern) (E-Ø/G-Ø/H) [mm]: Einbau-Ø 135 mm/Gesamt-Ø 145 mm/H 20 mm
Maße (ohne Klammern) (E-Ø/G-Ø/H) [mm]: Einbau-Ø 125 mm/Gesamt-Ø 145 mm/H 12 mm
Gewicht brutto / gross weight [kg]: 0,20
Gewichteter Energieverbrauch / energy consumption [Ec]: 11,0 kWh/1.000h
Energieeffizienzklasse (A – E): A

RPL18

Nennlichtstrom [Lumen]: 1300, 1370, 1440 Lumen
Nennleistung [Watt]: 18,00 W
Farbtemperatur [Kelvin]: 3000K, 4000K, 6000K
Dimmbar: TRIAC, 1-10V, DALI
IP-Schutzklasse / IP protection [IP]: IP44
Einbaumaße (mit Klammern) (E-Ø/G-Ø/H) [mm]: Einbau-Ø 210 mm/Gesamt-Ø 220 mm/H 20 mm
Maße (ohne Klammern) (E-Ø/G-Ø/H) [mm]: Einbau-Ø 200 mm/Gesamt-Ø 220 mm/H 12 mm
Gewicht netto / net weight [kg]: 0,45
Gewichteter Energieverbrauch / energy consumption [Ec]: 19,0 kWh/1.000h
Energieeffizienzklasse (A – E): A

Technische Daten allgemein

Technischen Daten / photometric data

  • Farbtemperatur / color temperature ¹[Kelvin]: 3000K, 4000K, 6000K
  • Lichtfarbe / light color ¹[Color]: warm, natural, cold
  • Farbwiedergabeindex / color rendering index ¹[CRI> Ra]: CRI>80
  • Abstrahlwinkel / beam angle ¹[>°]: 120°
  • Aufwärm-Startzeit / warming-start time (60%) [s] [s]: < 0,50 – < 0,5 LED-Chip [Typ]: SMD 2835 * 78 Effizienz / efficiency [lm/w]: >80lm/w
  • Eingangsspannung / input voltage [Volt]: 200-240VAC
  • Frequenz / frequenzy [Hertz]: 50-60 Hz

Merkmale / features

  • Die Leuchte hat ein sehr flaches Gehäuse, ist leuchtstark und der Abschluss der Oberfläche ist nahezu bündig.
  • IFS-Zertifiziert – für den Einsatz im Lebensmittelbereich nach DIN 10500 IFS Vers. 6 & BRC GDF V.7 geeignet
  • Die DE-RPL’s Serie ist in verschiedenen Einbaugrößen und Leuchtstärken erhältlich.

Treiber / driver

  • Ausgangsspannung Treiber / output voltage driver [Volt]: 15-24VDC, 900mA
  • Leistungsfaktor / power factor [PF]: > 0,95
  • Dimmbar / dimmable – Schnittstelle / interface ¹: ja/yes – TRIAC, 1-10V, DALI
  • Betriebstemperatur / operating temperature [°C]: -20°C bis +40°C
  • Lagertemperatur / storage temperature [°C]: -20°C bis +75°C
  • IP-Schutzklasse / IP protection [IP]: IP44
  • IK-Schlagfestigkeitsgrad / IK shock resistance [IK]: –
  • Schutzklasse / electrical protection class [SKL]: I
  • Zertifizierungen / certifications : CE, EMC, RoHS, IFS
  • Energieeffizienzklasse / energy class [EEK]: A
  • Nennlebensdauer / lifetime [h]: L70/B10 50.000
  • Schaltzyklen / switch cycles [x]: 100.000

Material / material

  • Gehäuse / housing – Farbe / color ¹: Aluminium – weiss
  • auf Anfrage / on demand – Farbe / color : silber
  • Optik / optics – Farbe / color : Polycarbonat, opal-milchig
  • Quecksilberfrei / mercury free : ja/yes
  • Leuchtentyp / light type : LED-Einbaupanel – Bauform: rund
  • Sockeltyp / socket type : Leuchtmittel integriert

Lieferumfang / delivery included

  • Leuchte / light [Stück/pcs]: 1 x Deckeneinbauleuchte
  • Netzgerät / driver ¹[Stück/pcs]: 1 x TRIAC, 1-10V oder DALI Treiber
  • Zubehör / accessories [Stück/pcs]: –
  • Sonstiges / other : 1 x Kupplungsstecker
  • Montagematerial / mounting tools [Stück/pcs]: 1 x Befestigungsklammernset
  • Bedienungsanleitung / manual [Stück/pcs]: 1
  • Garantie / warranty ¹[Jahr/year]: 3

Wichtige Informationen / important informations :

Das Vorschaltgerät der Einbauleuchte ist im Lieferumfang enthalten.
