Leuchtpanel – IES Datei Generator

Hier können Sie IES Dateien zur Lichtplanung von Leuchtpanel bzw. Hinterleuchtung mit Leuchtpanel erzeugen. Die generierte Datei bezieht sich auf die von “Wir sind heller” angebotenen LED Lichtpanel zur Werbebeleuchtung. Diese Panel werden kundenspezifisch gefertigt und sind bis zu einer Größe von 2,2 x 1,2 Metern möglich.

Großflächen Displays

Größere Flächen werden mittels einer Matrix (Fläche aufgeteilt in mehrere, gleichgroße Panel mit separatem Netzteil) und einer einheitlichen Diffusorscheibe umgesetzt. Das Endergebnis ist ein homogen leuchtendes Lichtfeld – auch in großen Abmessungen.

IES Datei erzeugen

Ihre IES Datei wird erstellt und in Ihr Standard-Download Verzeichnis kopiert. Bitte benennen Sie die .txt Datei in .ies um

Die erzeugten Lichtdaten gelten als Hilfsmittel für eine planerische Simulation und sind nicht verbindlich. Tatsächliche Werte können abweichen. Die .IES Datei wird erzeugt und direkt heruntergeladen. Sollte Ihr Browser nach einer Berechtigung fragen, sollten Sie diese erteilen. Die heruntergeladene Datei finden Sie dann unter Downloads oder im in Ihrem Browser eingestellten Downloadverzeichnis. Aus Sicherheitsgründen wird die Datei mit der Dateiendung .txt gespeichert. Sie müssen diese dann in .ies umwandeln damit sie von Dialux und Relux erkannt wird. Windows: wird die Dateiendung nicht angezeigt (z.B. WSH-Panel-4.000-2.500.txt) wird diese von Ihrem Betriebssystem ausgeblendet. Sie sollten dies (z.B. bei Win 7) unter „Organisieren>Ordneroptionen>Ansicht>Erweiterungen bei bekannten Dateitypen ausblenden“ einstellen. Leider ist dieses Vorgehen zur Zeit nicht anders möglich, da Google eine .ies Datei nicht zu erkennen scheint und diese als schädliche Datei einstuft – wir arbeiten an einer Lösung.

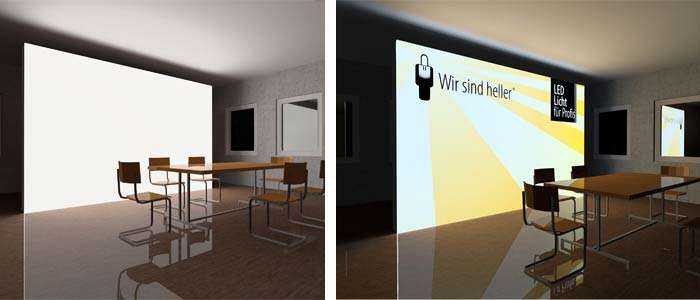

Bedruckung simulieren

Die Lichtpanel können auch bedruckt werden. Möchten Sie dies z.B. in Dialux simulieren, können Sie ein Objekt mit den gleichen Abmessungen wie das Leuchtpanel erzeugen (Tiefe kann gering sein). Dieses füllen Sie dann mit einem transparenten Texturmaterial (Bei Dialux z.B. Texturmaterial importieren > Ihr Design als Bilddatei wählen > Materialgröße an die Panelmaße anpassen > Reflextion + Transmission auf 15%.

Weiterführende Informationen:

> Lichtfarbe und Beleuchtungsstärke simulieren

> LED Panel in Sondergrößen

> Arbeitsstättenrichtlinie

> Informationen rund um Licht und Beleuchtung

Haben Ihnen diese Informationen weitergeholfen?

Dann freuen wir uns über eine gute Bewertung

Weitere Informationen und Beratung erhalten Sie über unsere Kontakt-Seite

Panelbreite in Metern:
Panelhoehe in Metern:
